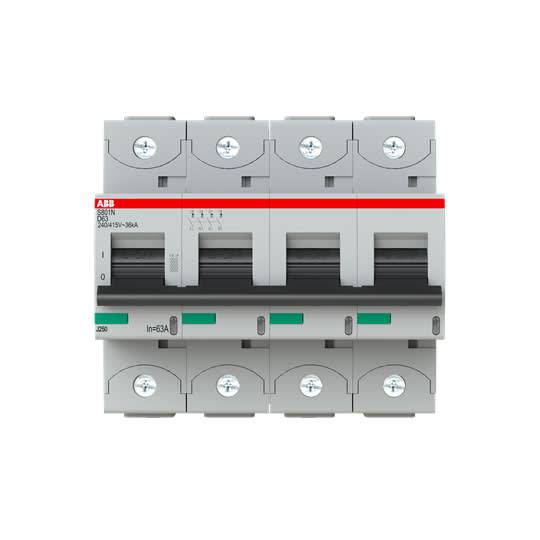

ABB SPA - ABBS120520 S804N-D63 INTERRUTTORE AUTOMATICO 36KA 4

Melden Sie sich an, um Preise und Verfügbarkeit anzuzeigen

Haupteigenschaften

  • Einbautiefe - 82.5 mm

  • Auslösecharakteristik - D

  • Polzahl (gesamt) - 4

  • Anzahl der abgesicherten Pole - 4

  • Bemessungsstrom - 63 A

Packung

  • 1 ST

EAN

7612271205201

Artikelnummer

ABBS120520

Herstellernummer

S120520

Hersteller

ABB

Einbautiefe:

82.5 mm

Auslösecharakteristik:

D

Polzahl (gesamt):

4

Anzahl der abgesicherten Pole:

4

Bemessungsstrom:

63 A

Bemessungsspannung:

690 V

Bemessungsisolationsspannung Ui:

690 V

Bemessungsstoßspannungsfestigkeit Uimp:

8 kV

Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V:

25 kA

Spannungsart:

AC/DC

Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V:

25 kA

Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V:

36 kA

Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V:

36 kA

Frequenz:

50...60 Hz

Energiebegrenzungsklasse:

3

Unterputzmontage:

nein

Mitschaltender Neutralleiter:

nein

Überspannungskategorie:

4

Verschmutzungsgrad:

3

Zusatzeinrichtungen möglich:

ja

Breite in Teilungseinheiten:

4

Schutzart (IP):

IP20

Umgebungstemperatur während des Betriebs:

-25...60 °C

Anschließbarer Leiterquerschnitt mehrdrähtig:

0...70 mm²

Anschließbarer Leiterquerschnitt eindrähtig:

0...50 mm²

Explosionsgeschützt:

nein

Interruttori magnetotermici serie S800 N caratteristica D. Potere d‘interruzione: IEC/EN 60898-1: 20000 A (10 ÷ 80 A). IEC/EN 60947-2: fino a 36 kA. Caratteristica d‘intervento: D. Norme di riferimento: IEC/EN 60898-1, IEC/EN 60947-2. Poli:4P. Corrente nominale: 63 ACampo d‘intervento istantaneo: 10 ÷ 20 In. Tensione nominale: - secondo IEC/EN 60898-1: 230/400 V c.a - secondo IEC/EN 60947-2: 400/690 V c.a; Utilizzabili in corrente continua 1P: = 125 V, 2P= 250 V, 3P= 375 V, 4P: = 500 V. Tensione minimadi funzionamento: 12 V c.a./c.c. Duplice segnalazione dello stato dell‘interruttore assicurata da due dispositivi indipendenti: - Leva di manovra con indicazione 0 OFF / I ON. - Indicatore direttamente dipendente dal contatto mobile che rispecchia fedelmente la posizione. dei contatti interni dell‘interruttore: VERDE contatti aperti / ROSSO contatti chiusi. Collegamento tramite morsetti a gabbia. - cavo flessibile 1÷70 mm²;- cavo rigido 1÷ 50 mm². Associabili a blocchi differenziali serie DDA 800. Compatibili con l‘intera gamma di ausiliari e accessori S 800.
