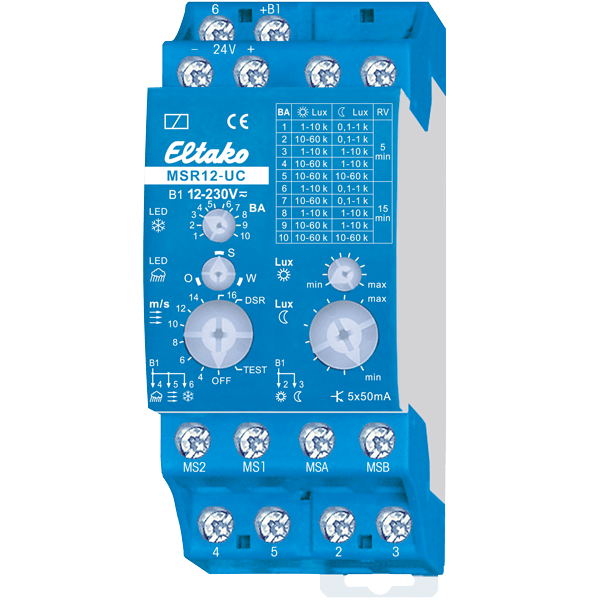

ELTAKO AUSTRIA GMBH - EAK22500501 MSR12-UC

MSR12-UC - Rele sensore multifunzione per luminosita, crepuscolare, vento, pioggia e gelo, 5 OptoMOS a semiconduttore uscite 50 mA/8..230 V UC. Consumo in standby senza Multi sensor MS solo 0,5 watt. Dispositivo modulare per montaggio su guida DIN 60715TH35. 2 moduli = 36 mm di larghezza, 58 mm di profondita. Il rele multisensore MSR12-UC valuta i segnali dal multisensore MS una volta al secondo e invia segnali di controllo appropriati agli attuatori EGS12Z-UC o EGS12Z2-UC a valle a seconda dell'impostazione dell'interruttore rotante sulla parte anteriore. Le uscite a semiconduttore OptoMOS commutano la tensione applicata al terminale di ingresso della tensione universale +B1. E possibile collegare un solo multisensore MS a un rele sensore multifunzione MSR12-UC. Diversi MSR12-UC possono essere collegati a un multisensore MS, ad es. per valutare fi no a tre direzioni con la luce sensore della MS. Solo un singolo MSR12-UC deve fornire la resistenza del terminale esterno. Deve essere rimosso se c'e un altro MSR12-UC. Tensione di alimentazione 24 V DC dall'alimentatore SNT12-230V/24V DC (capitolo 17). Tale alimentatore alimenta contemporaneamente il multisensore MS collegato ai morsetti MS1, MS2, MSA e MSB, compreso il riscaldamento del sensore pioggia. Dopo l'installazione attendere la breve sincronizzazione automatica di ca. 1 minuto. Durante questo processo tre LED lampeggiano in sequenza lenta. Funzioni del selettore rotante: BA = Impostazione delle modalita operative da 1 a 10 della tabella accanto. 2 tempi di ritardo RV - per vento e crepuscolo - in connessione con 5 range di luminosita ciascuno per luce e crepuscolo. Il LED dietro l'interruttore rotante indica il gelo a una temperatura esterna inferiore a 2?C, a quel punto l'uscita 6 e chiusa. Questa uscita si riapre non appena vengono superati i 3?C per 5 minuti. O-S-W = Con il multisensore MS esposto a sud, la ponderazione per luce e crepuscolo puo essere spostata verso est o ovest. Se l'MS e montato in una direzione diversa, questo interruttore rotante puo essere utilizzato per impostare la direzione desiderata. Un LED dietro l'interruttore rotante indica il rilevamento della pioggia, in cui l'uscita 4 e chiusa. Dopo che la superfi cie del sensore pioggia si e asciugata, supportata dal riscaldamento, il contatto 4 si apre immediatamente. Si ha poi un impulso automatico di 2 secondi sull'uscita 2 quando e presente il segnale sole. m/s = Questa funzione viene utilizzata per selezionare la velocita del vento in metri al secondo alla quale viene attivato il segnale del vento. Cio chiude l'uscita 5. Questo vieni indicato dal LED dietro il selettore rotativo. L'apertura avviene dopo il tempo di ritardo impostato RV, durante il quale il led lampeggia. Un impulso di 2 secondi viene quindi inviato automaticamente all'uscita 2 quando e presente il segnale sole. DSR = In questa posizione del selettore vento, l'MSR12-UC funziona come un rele crepuscolare. Il segnale crepuscolare come descritto per Lux quindi costantemente presente sull'uscita 3 fi nche non viene raggiunto il valore crepuscolare impostato. L'uscita 3 si apre con un ritardo di 5 minuti al superamento del valore crepuscolare impostato. Le uscite 4 (pioggia) e 6 (gelo) restano attive, come qui descritto. Anche l'uscita 5 (vento) rimane attiva, ma il segnale del vento viene attivato a 10 m/s. TEST = Ogni passaggio dalla posizione 'OFF' alla posizione 'TEST' attiva le uscite da 2 a 6 in ordine crescente fi nche 'TEST' rimane attivato. OFF = In posizione 'OFF', MSR12-UC non ha alcuna funzione. Lux= questo selettore viene utilizzato per impostare la luminosita alla quale il segnale solare viene immediatamente attivato come impulso di 2 secondi sull'uscita 2. Il LED dietro l'interruttore rotante indica che il valore di luminosita e stato superato. Lux = Con questo selettore si imposta la luminosita al di sotto della quale viene attivato il segnale crepuscolare di 2 secondi sull'uscita 3 dopo il tempo di ritardo impostato RV. Cio e indicato dal LED dietro il selettore rotativo. Lampeggia durante il tempo di ritardo. Se la soglia di commutazione crepuscolare e impostata uguale o superiore alla soglia di commutazione sole, la soglia di commutazione sole viene innalzata internamente al di sopra della soglia di commutazione crepuscolare. Compensazione del cambiamento di luce: i continui cambiamenti tra il sole e le nuvole di pioggia comporterebbe la chiusura e l'apertura permanente degli elementi di ombreggiamento. Cio e impedito da una leggera compensazione del cambiamento. Funzione del sensore e monitoraggio dell'interruzione di linea: il multisensore MS invia ogni secondo informazioni aggiornate all'MSR12-UC. Se questo segnale viene a mancare completamente per 5 secondi, oppure se il segnale individuale del sensore vento viene a mancare per 24 ore, scatta un allarme: L'uscita Wind 5 viene chiusa per 2 secondi per proteggere eventuali tende o fi nestre eventualmente collegate qui. Questo impulso si ripete ogni ora. In caso di allarme vento, il LED vento lampeggia velocemente. In caso di interruzione totale del segnale, 3 LED lampeggiano velocemente. Se viene rilevato di nuovo un segnale, l'allarme si interrompe automaticamente
