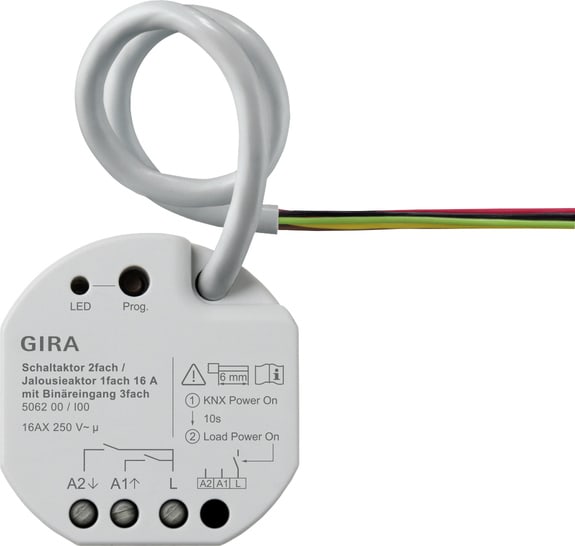

GIRA - GIR506200 Schalt-/Jal.aktor 2f/1f 16 A UP OneKNX - 506200

Attuatore On/Off 2 canali / attuatore veneziana 1 canale 16 A con ingresso binario 3 canali per Gira One e KNX Caratteristiche:

Funzione nel sistema Gira One

• Attuatore per commutare leutenze o comandare il funzionamento di veneziana, tapparelle, tende da sole, lucernari.
• Nel funzionamento delle veneziana le uscite adiacenti (A1/A2) sono combinate in un’unica uscita veneziana.
• 3 ingressi binari per collegare convenzionali interruttori, pulsanti e rilevatori di movimento con contatti a potenziale zero.
• Collegamento di un sensore di temperatura esterno sull'ingresso 3.
• Gli ingressi servono per comandare gli attuatori Gira One o per rilevarele informazioni di stato.
• Programmazione e avvio con il Gira Project Assistant (GPA) a partire dalla versione 5,0.
• Trasmissione dei dati crittografata tra i dispositivi Gira One.

Funzioni di ombreggiatura e ventilazione

• Comando di veneziane a lamelle, tapparelle, tende da sole, lucernari o lucernari a cupola.
• Regolazione opzionale dei tempi di corsa.
• Funzione di protezione solare con posizioni della tenda o delle lamelle regolabili per ogni uscita all’inizio o alla fine della funzione.
• Impostazione del ritardo all'inizio o alla fine della luce del sole.
• Tensionamento del telo per tende da sole.
• In caso si attivi l'allarme vento,ad es. con una stazione meteo convenzionale con uscite relè a potenziale zero per l'allarme vento, le veneziane si sollevano e vengono bloccate automaticamente. Lo stato dell'ingresso binario viene sorvegliato in maniera ciclica.
• In caso si attivi l'allarme pioggia, ad es. con una stazione meteo convenzionale con uscite relè a potenziale zero per l'allarme pioggia, i lucernari o le cupole vengono chiusi immediatamente e si bloccano automaticamente. Lo stato dell'ingresso binario viene sorvegliato in maniera ciclica.
• In caso si attivi l'allarme gelo, ad es. con una stazione meteo convenzionale con uscite relè a potenziale zero per l'allarme gelo, la movimentazione attiva delle tapparelle viene arrestata e bloccata a protezione del motore delle tapparelle. Lo stato dell'ingresso binario viene sorvegliato in maniera ciclica.
• Interrogazione contatto porta e visualizzazione nella app Smart Home: Una porta aperta provoca il sollevamento e il blocco della veneziana o delle tapparelle.

Funzioni interruttore

• Funzionamento come contatto NO o NC.
• Impostazione di un ritardo di accensione o spegnimento.
• Funzione vano scala, può essere impostato anche un tempo di preavviso.
• Parametrizzazione come funzione interruttore ad es. per luce o prese, come funzione aprigarage o apriporta, nonché come contatto di commutazione per la trasmissione della richiesta di calore a una pompa di calore.
• Funzioneaprigarage: il tempo di chiusura del relè è parametrizzabile.
• Funzione apriporta: il tempo di chiusura del relè è parametrizzabile.

Ingressi binari

• Configurazione del comando a una o due superfici per il pulsante a bilanciere.
• Collegamento di pulsante a bilanciere da parametrizzare con la funzione interruttore, dimmer, ombreggiatura e ventilazione, richiamo scene, tromba delle scale (rilevatore di movimento), chiamata al piano con Gira G1, aprigarage e apriporta.
• Collegamento di rilevatori di movimento e di presenza con uscite relè a potenziale zero.
• Pratico comando di gruppo di utenze di commutazione, di dimmer, ombreggiatura e di ventilazione.
• Possibilità di analisi dei contatti On/Off dei sensori vento, gelo, luminosità o pioggia con contatti relè a potenziale zero, per proteggere le utenze ombreggiatura e di ventilazione da influssi atmosferici.
• Interrogazione contatto finestra e visualizzazione nell’app Smart Home: dopo 5 minuti, una finestra aperta attiva la modalità di riscaldamento protezione antigelo.
• Interrogazione contatto porta e visualizzazione nella app Smart Home: Una porta aperta provoca il sollevamento e il blocco della veneziana o delle tapparelle.
• Interrogazione di una commutazione riscaldamento/raffreddamento a una pompa di calore per potere trasmettere il tipo di funzionamento attuale (riscaldamento o raffreddamento) al regolatore di riscaldamento.
• Visualizzazione del contatto On/Off per mostrare uno stato di contatto sulla app Smart Home.
• Ingressi di commutazione configurabili, parametrizzabili separatamente.
• Rilevamento e compensazione di valori di temperatura tramite sensore remoto (vedi accessori) sull'ingresso 3.

Funzione nel sistema Gira KNX

• Il funzionamento della veneziana o di commutazione può essere parametrizzato. Nel funzionamento veneziana entrambe le uscite (A1/A2) sono combinate in un'unica uscita veneziana.
• Il dispositivo ha tre ingressi con un potenziale di riferimento comune.
• Lettura degli stati di commutazione di interruttori o tasti di installazione e di altri contatti a potenziale zero agli ingressi da 1 a 3.
• Valutazione del segnale dei sensori di rugiada e di perdita (vedi accessori) sugli ingressi da 1 a 3.
• Rilevamento di valori di temperatura tramite sensore remoto (vedi accessori) sull'ingresso 3.
• Fino a 8 funzioni logiche indipendenti per l’implementazione di operazioni logiche semplici o complesse.
• I messaggi di risposta e di stato trasmessi attivamente possono essere ritardati dopo il ritorno della tensione del bus o dopo una programmazione dell'ETS.
• Relè bistabile.

Funzioni veneziana

• Modo operativo parametrizzabile: comando di veneziane a lamelle, tapparelle, tende da sole, lucernari o sportelli di ventilazione.
• Tempi di corsa della tenda parametrizzabili a parte con prolungamento del tempo per corse nella posizione finale superiore.
• Per le veneziane a lamelle il tempo di corsa delle lamelle può essere parametrizzato in modo indipendente.
• È possibile impostare il tempo di commutazione per il cambio di direzione del movimento e i tempi per il funzionamento a breve e lungo termine (Step, Move).
• La reazione al ripristino della tensione del bus e dopo un processo di programmazione dell'ETS può essere impostata.
• Possibilità di comandare a livello centrale attraverso 6 oggetti a lungo termine (SU, GIÙ, permanentemente SU, permanentemente GIÙ).
• Segnale di risposta della posizione della tenda o delle lamelle. Inoltre, si possono ricevere segnali di risposta su una posizione della tenda non valida o un movimento dell’azionamento. Funzioni di risposta attive (in caso di modifica o con invio ciclico sul bus) o passive (oggetto leggibile).
• Attribuzione fino a 5 funzioni di sicurezza diverse (3 allarmi vento, 1 allarme pioggia, 1 allarme gelo), a scelta con sorveglianza ciclica.
• La funzione completa di protezione solare con posizioni fisse e variabili della tenda o delle lamelle all'inizio o alla fine della funzione può essere attivata. Incluso lo sfalsamento dinamico delle lamelle per le veneziane a lamelle. Anche con protezione dalla luce solare ampliata da integrare in controlli dell'ombreggiatura più complesse (dispone di oggettiautomatici e di blocco separati). A scelta anche con riscaldamento/raffreddamento automatico e funzione di presenza.
• Funzione di tensionamento del tessuto per le tende avvolgibili.
• Funzione di blocco ampliata con opzione di conferma.
• Funzione di ventilazione per finestre con contatti a finestra.
• Funzione di apprendimento intelligente per la corsa delle tende.
• È possibile implementare la funzione di posizione forzata o la funzione di blocco.
• È possibile parametrizzare fino a 64 scene interne.
• Funzione di memoria delle scene: segnale di ritorno visivo aggiuntivo.
• Richiamo ampliato delle scene (alternanza tra scene).

Funzioni interruttore

• Commutazione indipendente delle uscite di commutazione.
• Funzionamento come contatto NO o NC.
• Funzione interruttore centrale tramite 6 oggetti di commutazione (ON, OFF, permanentemente ON, permanentemente OFF).
• Segnale di risposta commutazione: funzione di risposta attiva o passiva.
• Possibilità di impostare la reazione in caso di interruzione o ripristino della tensione del bus e dopo un processo di programmazione dell'ETS.
• Singola funzione combinatoria logica per ogni uscita.
• Funzione di blocco parametrizzabile per ogni canale. In alternativa funzione di posizione forzata separata per ogni uscita.
• Funzione di blocco ampliata con opzione di conferma.
• Funzioni temporali (ritardo di accensione/spegnimento, funzione luce vano scala, anche con funzione di preallarme).
• Possibilità di integrazione nelle scene luce: per ogni uscita è possibile parametrizzare fino a 64 scene interne.
• Funzione di memoria delle scene: segnale di ritorno visivo aggiuntivo.
• Richiamo ampliato delle scene (alternanza tra scene).
• Il contatore delle ore di funzionamento può essere attivato individualmente per ogni uscita.
• Sorveglianza degli ingressi per l’aggiornamento ciclico dell’oggetto di commutazione con posizione di sicurezza.

Avvisi:

• Riduzione della potenzaRiduzione della corrente di commutazione per apparecchio (riferita a Σ 16 A)
  - Riduzione del 10% per ogni 5 °C oltre i 35 °C
  - Riduzione del 15% per l'installazione su legno o cartongesso
  - Riduzione del 20% in caso di combinazione multipla.
• Possibilità di aggiornamento con il Gira Project Assistant (GPA)
