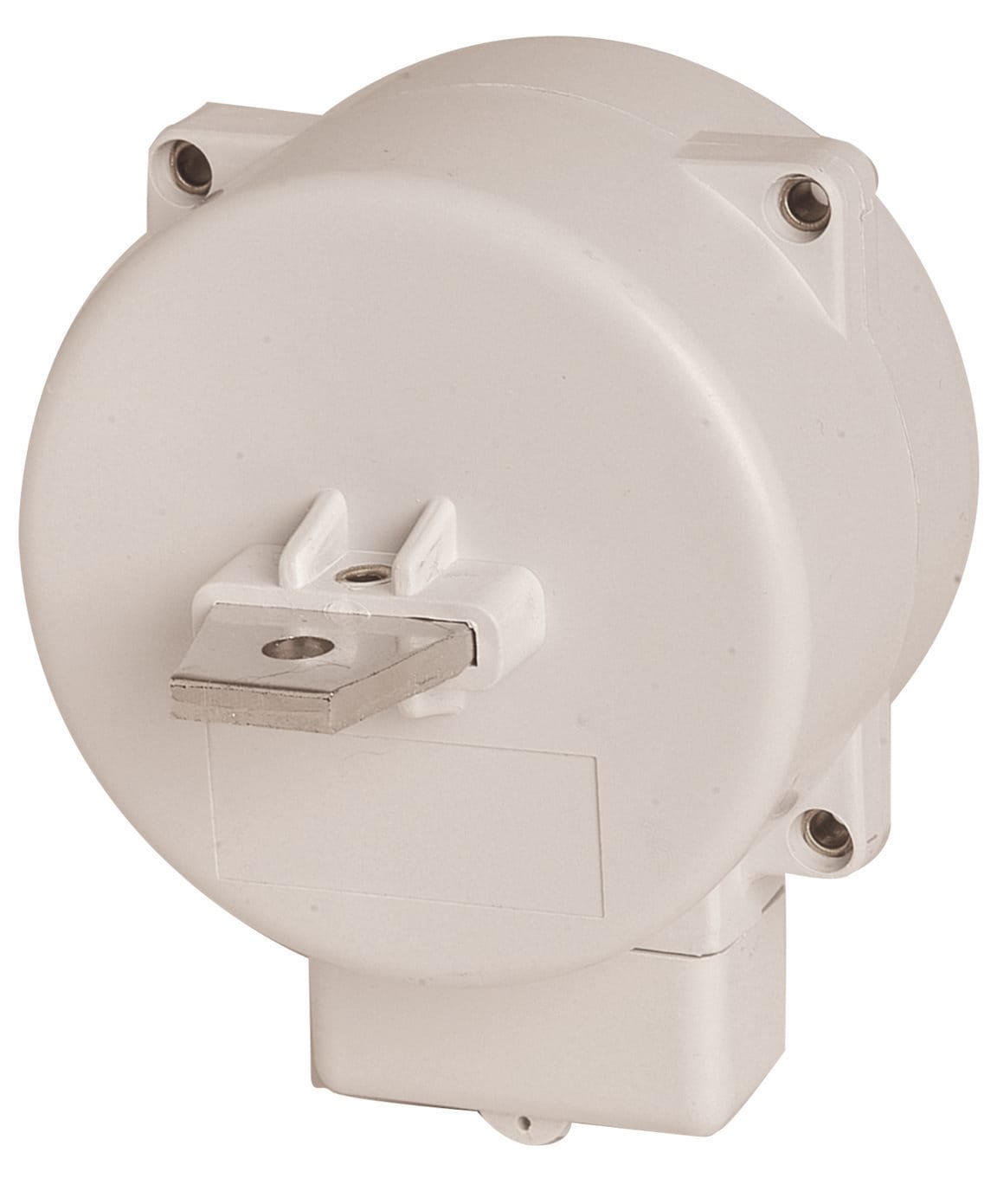

ORBIS - ORBOB526040 AT3B 15/5A TRASFORMATORE - OB526040
Melden Sie sich an, um Preise und Verfügbarkeit anzuzeigen
Haupteigenschaften
Ausführung - Wickelstromwandler
Primärer Bemessungsstrom - 15 A
Sekundärer Bemessungsstrom - 5 A
Genauigkeitsklasse - sonstige
Sekundäre Bemessungsscheinleistung - 25 VA
Packung
1 ST
Grüne Produktbewertung
CO2-Fußabdruck von Produkten
32 kg CO₂-Äquivalent
EAN
8426709910839
Artikelnummer
ORBOB526040
Herstellernummer
OB526040
Hersteller
ORB
Ausführung:
Wickelstromwandler
Primärer Bemessungsstrom:
15 A
Sekundärer Bemessungsstrom:
5 A
Genauigkeitsklasse:
sonstige
Sekundäre Bemessungsscheinleistung:
25 VA
Öffnungsdurchmesser:
0 mm
Geeicht:
nein
Öffnungsbreite:
0...0 mm
Schnappbefestigung:
nein
Höhe der Öffnung:
0...0 mm
Überstrombegrenzungsfaktor:
FS 5
Mit Berührungsschutz:
nein
Sekundärer Anschluss:
Kabel
Mit Kupferschiene:
ja
Anzahl der Primäreingänge:
1
Trasformatori amperometrici a primario avvolto. - Terminali di connessione del secondario in ottone nichelato - Materiale del contenitore autoestinguente con un'ottima resistenza meccanica e termica - Il nucleo magnetico è in ferro silicio a grani orientati - A richiesta rapporto di trasformazione X/1A. CARATTERISTICHE TECNICHE - Tensione di prova: 3 kV V AC (1 min) - Frequenza: 50-60 Hz - Fattore di sicurezza: Fs 5 - Tensione di rete max: 720 V - Intensità termica nominale di corto circuito: Ith=60 In - Intensità dinamica nominale: Idin=2,5 Ith - Corrente di Sovraccarico: 1,2 In - Temperatura di funzionamento: Da -10 °C a +50 °C - Installazione: Fissaggio su pannello - Barra interna: 112 x 25 mm RIFERIMENTI NORMATIVI - IEC 185 - UNE EN 60044-1 - IEC 801/1-3.4 - IEC 1010 - EN 50081-82 - VDE 0414 - BS 3938 - DIN 57414 ATTENZIONE - La portata deve corrispondere tassativamente al fondo scala dello strumento. - Il trasformatore amperometrico non è idoneo alla misurazione di correnti inferiori al 10% della portata del TA.
