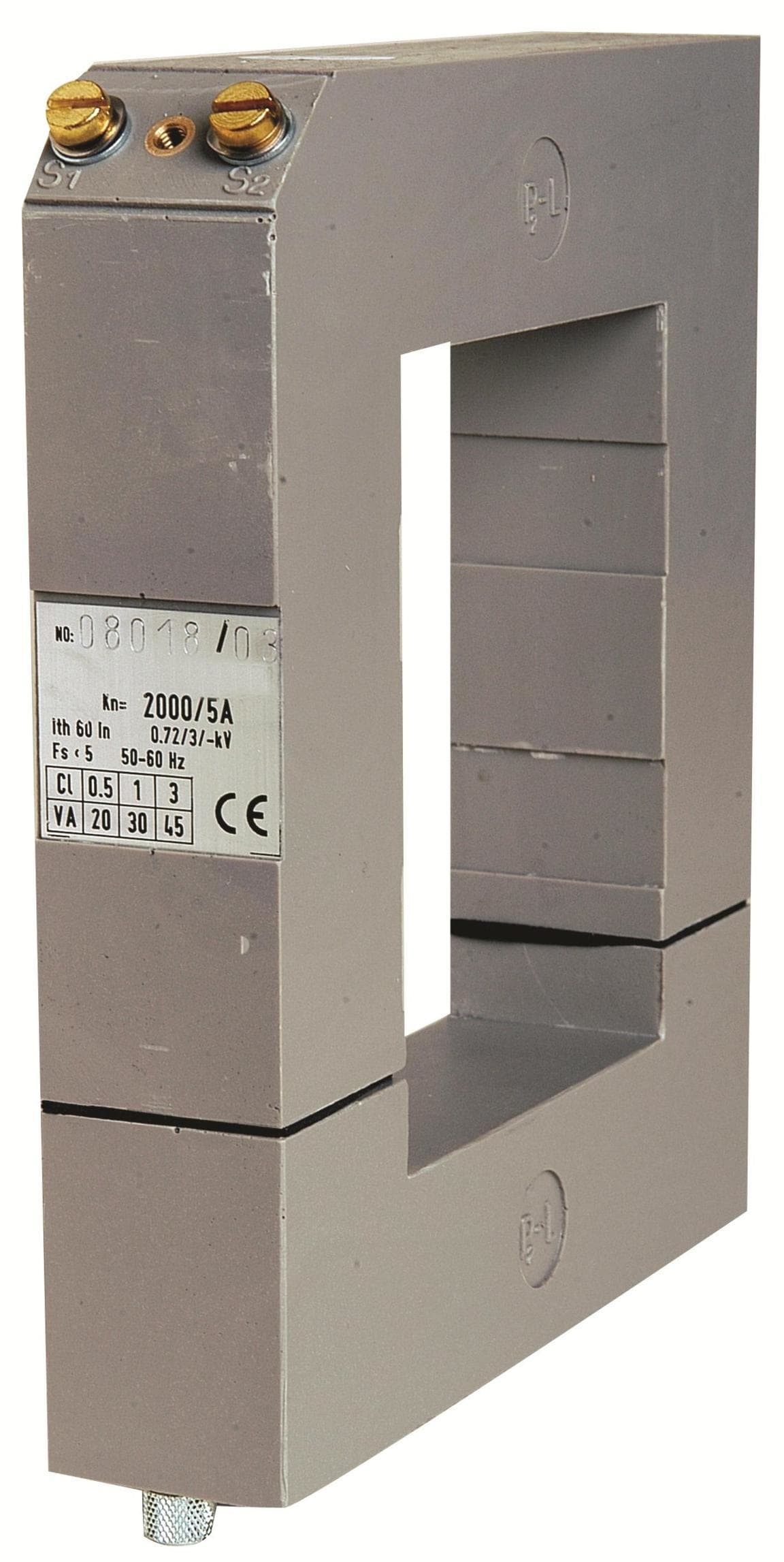

ORBIS - ORBOB527980 AT100P 2000/5A TRASFORMATORE A - OB527980

Trasformatori amperometrici a barra/cavo passante apribili. - Questo tipo di trasformatore si utilizza in tutti quei casi dove non è possibile interrompere la linea per inserire un comune TA - L'ampia gamma da 100 a 400 Ampere unita alla possibilità di avere il secondario sia da 1 che da 5 Ampere e le possibilità di inserire nel primario qualsiasi dimensione di cavi o barre di misura standard, soddisfa tutte le più svariate esigenze di installazione - A richiesta rapporto di trasformazione X/1A. CARATTERISTICHE TECNICHE - Tensione di prova: 3 kV V AC (1 min) - Frequenza: 50-60 Hz - Fattore di sicurezza: Fs 5 - Tensione di rete max: 720 V - Intensità termica nominale di corto circuito: Ith in funzione della barra - Intensità dinamica nominale: Idin = 2,5 Ith - Corrente di Sovraccarico: 1,2 In - Temperatura di funzionamento: Da -10 °C a +50 °C - Dimensioni inserimento primario: - Barra : 100mm x 80mm - Cavo : diam. 80 mm - Installazione: Fissaggio tramite staffe RIFERIMENTI NORMATIVI - IEC 185 - UNE EN 60044-1 - IEC 801/1-3.4 - IEC 1010 - EN 50081-82 - VDE 0414 - BS 3938 - DIN 57414 ATTENZIONE - La portata deve corrispondere tassativamente al fondo scala dello strumento. - Il trasformatore amperometrico non è idoneo alla misurazione di correnti inferiori al 10% della portata del TA
