ORBIS - ORBOB620017 EASY WING PROFILO ALL.3.4M - OB620017
Melden Sie sich an, um Preise und Verfügbarkeit anzuzeigen
Haupteigenschaften
Werkstoff - Aluminium
Oberflächenschutz - sonstige
Kabelkanal integriert - nein
Kabelkanal optional - nein
Länge - 3.4 m
Packung
2 ST
EAN
8426709925031
Artikelnummer
ORBOB620017
Herstellernummer
OB620017
Hersteller
ORB
Werkstoff:
Aluminium
Oberflächenschutz:
sonstige
Kabelkanal integriert:
nein
Kabelkanal optional:
nein
Länge:
3.4 m
Breite:
96 mm
Höhe:
26.47 mm
Widerstandsmoment Wx:
1727 mm³
Widerstandsmoment Wy:
4437 mm³
Gewicht:
1.011 kg/m

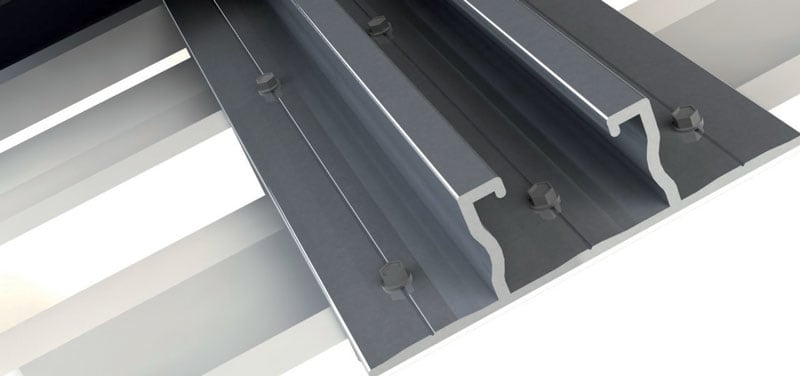

EASY WING è un profilato di sostegno in alluminio naturale, utilizzato per sostenere i moduli fotovoltaici. Particolarmente idoneo per l'ancoraggio dei moduli su numerose coperture di edifici industriali, agricoli, commerciali, scolastici, effettuate conpannelli isolanti e coperture grecate. EASY WING è dotato di due ali laterali che semplificano l'installazione alla tettoia e ne migliorano l'ancoraggio. Una lieve scanalatura longitudinale facilita l'operazione di montaggio ed un maggiore spessore dellabase d'appoggio conferisce una maggiore resistenza meccanica. CARATTERISTICHE TECNICHE - Materiale: lega di alluminio EN AW-6060 T6 - Resistenza a trazione: Rm 190 N/mm2 - Carico di snervamento: Rp0,2 150 N/mm2 - Momento d'inerzia Jx: 3.2040mm4 - Modulo di resistenza Wx: 1.727 mm3 - Momento d'inerzia Jy: 212.970 mm4 - Modulo di resistenza Wy: 4.437 mm3 - Peso del profilo al metro: 1.011 g/m - Sezione del profilo: 374,58 mm2
