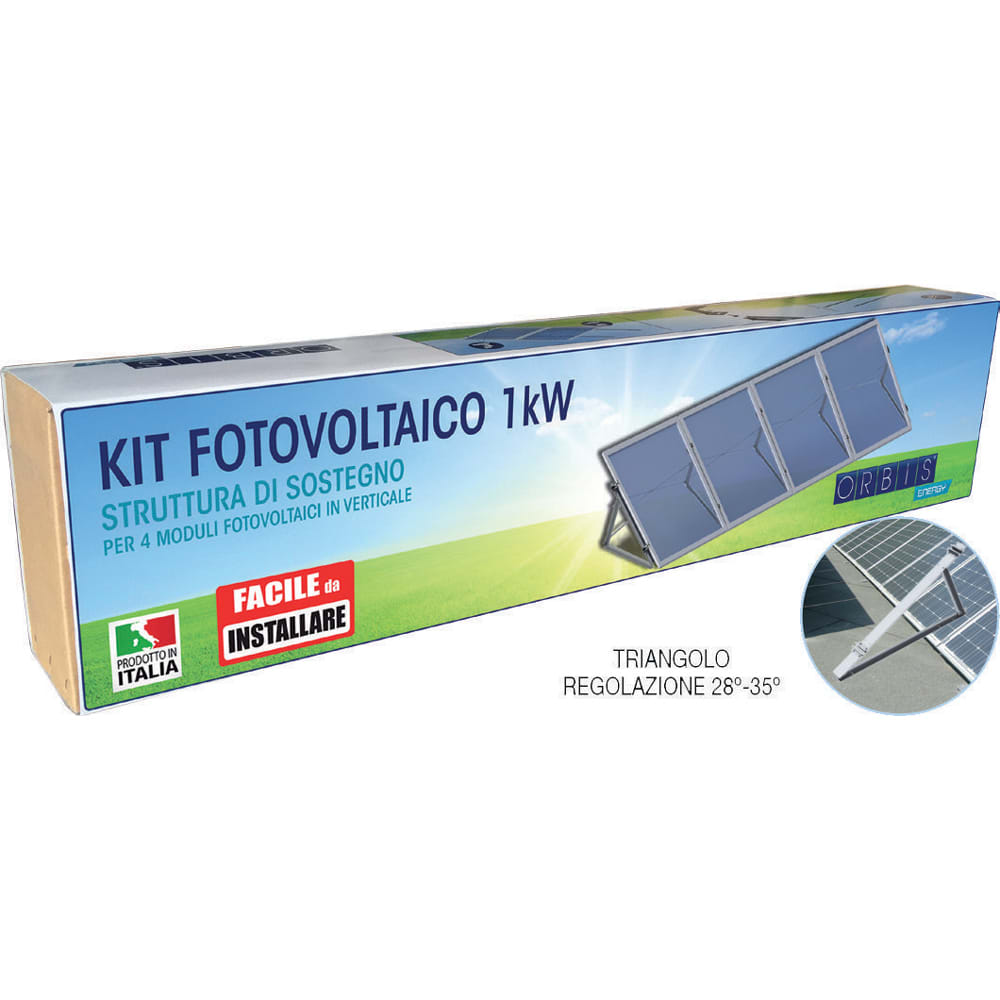

ORBIS - ORBOBKT6356 KIT FTR-4S STRUTT.4MOD.VERT. TRIANG FO

Melden Sie sich an, um Preise und Verfügbarkeit anzuzeigen

Haupteigenschaften

  • Montageart - Flachdach

  • Werkstoff - Aluminium

  • Oberflächenschutz - unbehandelt

  • Modullänge - 1700 mm

  • Modulbreite - 1150 mm

Packung

  • 1 ST

EAN

8426709934859

Artikelnummer

ORBOBKT6356

Herstellernummer

OBKT6356

Hersteller

ORB

Montageart:

Flachdach

Werkstoff:

Aluminium

Oberflächenschutz:

unbehandelt

Modullänge:

1700 mm

Modulbreite:

1150 mm

Höhe an der Oberkante:

50 m

Verstellbar:

ja

Neigungswinkel:

28...35 °

Kabelkanal integriert:

nein

Kabelkanal optional:

nein

Dachdurchdringung notwendig:

ja

Ausrichtung:

vertikal

Verankerung:

schrauben

Gewicht:

21 kg

KIT STRUTTURA DI SOSTEGNO per il montaggio su tetto piano di n°4 pannelli fotovoltaici (spessore da 30 mm a 50 mm e larghezza massima 1150 mm). L'installazione avviene per il tramite di triangoli da ancorare alla falda del tetto ad una distanza massima corrispondente alla dimensione del lato corto del pannello. CARATTERISTICHE TECNICHE - Altezze Moduli consentite: 30mm - 50mm COMPOSIZIONE - n°05 x STG-2835 Triangolo premontato grande, inclinazione reg. 28-35°, lunghezza appoggio 1200 mm - n°10 x ACC-TRI inserto triangolo EASY WING SMALL 100 - n°04 x BRL-213 Bandella rinforzo a croce 2x1300 mm - n°10 x MPU-P3052 Morsetto Universale
