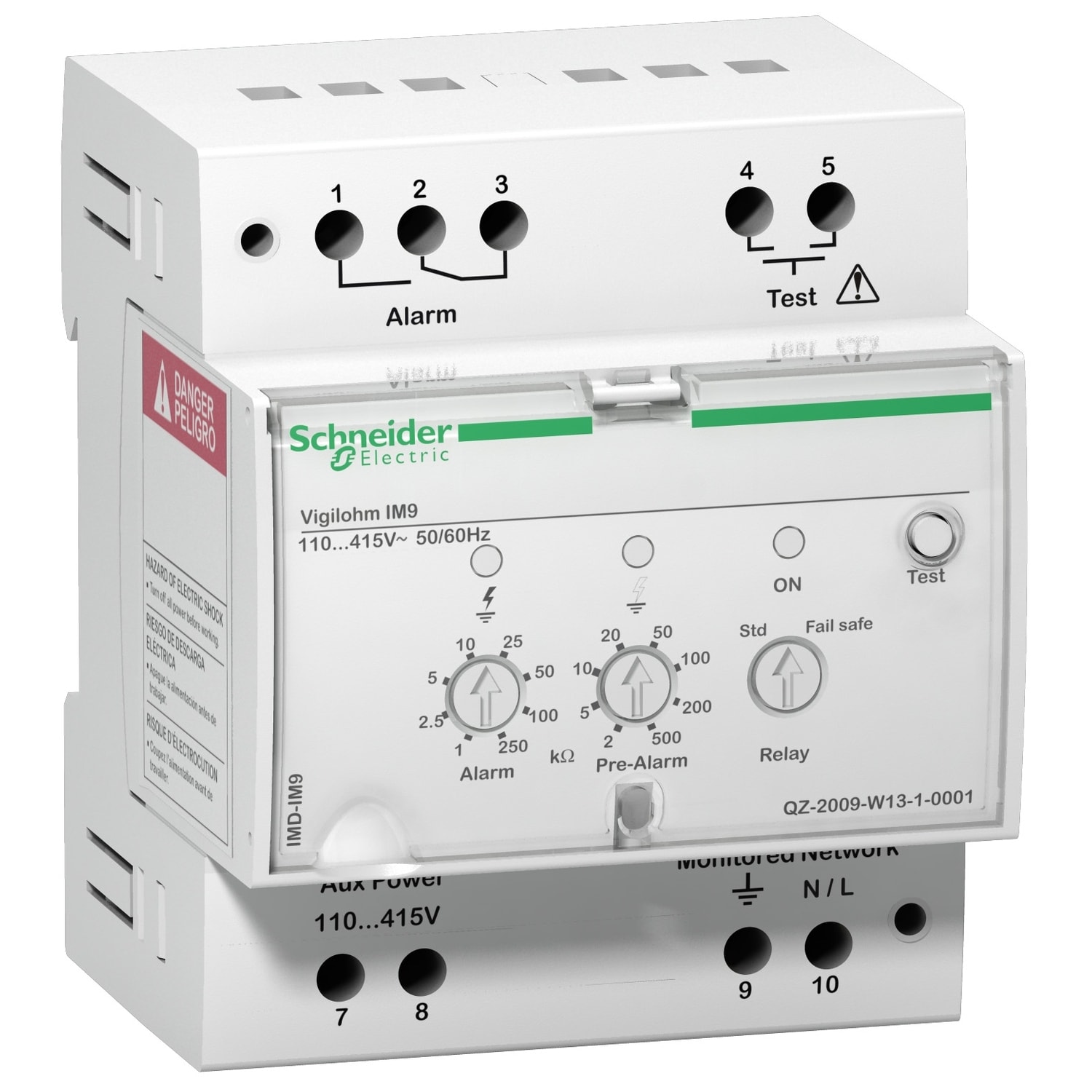

SCHNEIDER ELECTRIC - SNRIMD-IM9 VIGILOHM IM9 115/415 VCA - IMD-IM9

Il dispositivo appartiene alla gamma Vigilohm, progettata per monitorare reti elettriche IT non collegate a terra, in conformità alle norme sull'installazione e sui prodotti. In conformità alle norme vigenti, si raccomanda di dotare i sistemi di dispositivi di monitoraggio dell'isolamento (IMD). Il dispositivo è dedicato al monitoraggio dei sistemi AC puri di piccole dimensioni con disturbi limitati. Misura la resistenza di isolamento del sistema iniettando una corrente DC tra la rete e la terra. La configurazione sarà eseguita a seconda dell'installazione. Le impostazioni possono essere eseguite nella parte anteriore del dispositivo. Possono essere impostate le soglie di allarme e di pre-allarme. Include una funzione di autodiagnostica manuale. Se la resistenza di isolamento del sistema scende al di sotto della soglia impostata significa che si è verificato un guasto di terra, e viene attivato un allarme attraverso il relè di uscita IMD. Se non viene rilevato nessun guasto, l'allarme viene azzerato e ilrelè di allarme torna alla normalità. Il prodotto può essere installato su guida DIN.
