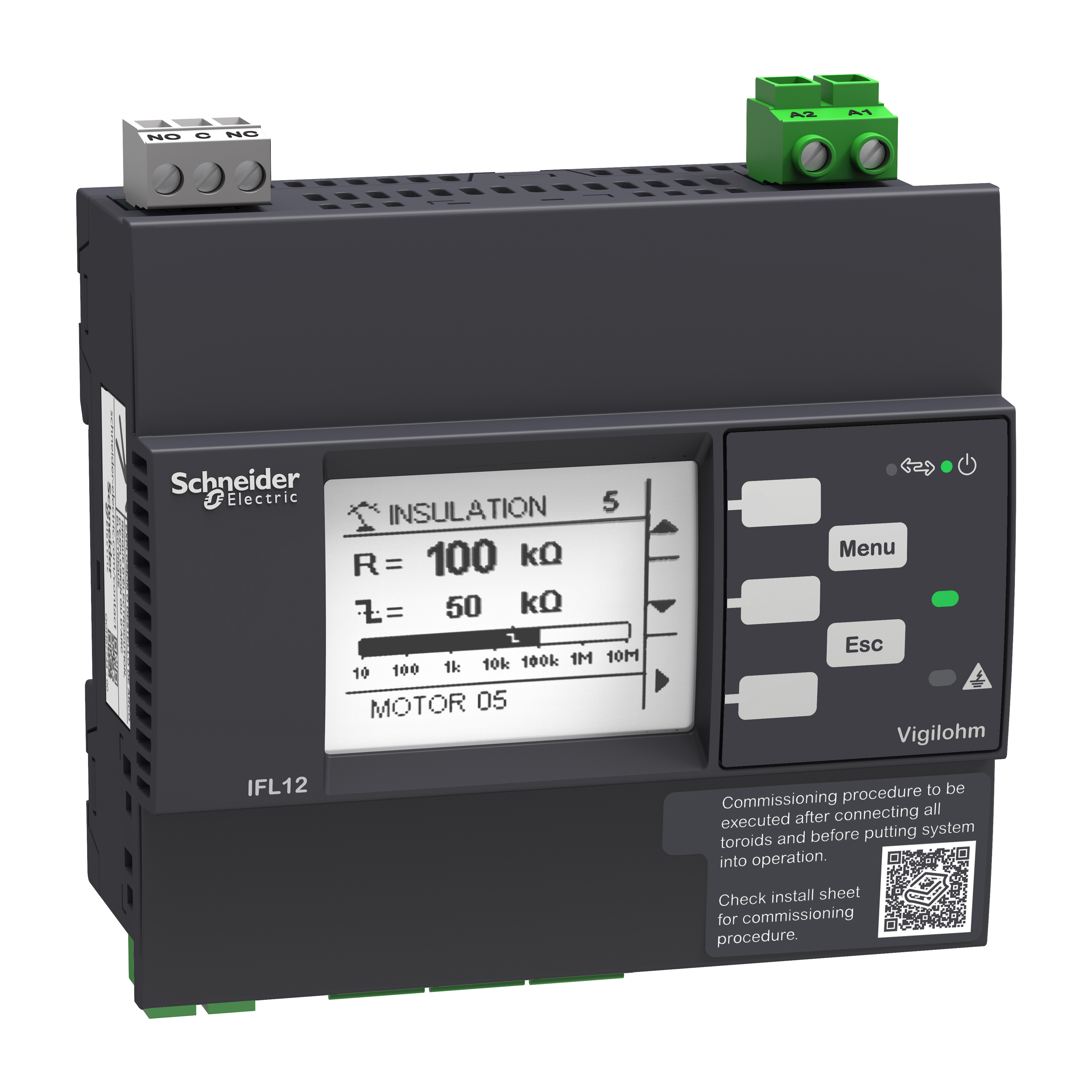

SCHNEIDER ELECTRIC - SNRIMDIFL12LMC Loc. Guasti IFL12,Modbus,Misura, 24VDC - IMDIFL12LMC
Melden Sie sich an, um Preise und Verfügbarkeit anzuzeigen
Haupteigenschaften
Ausführung des elektrischen Anschlusses - Schraubanschluss
Mit abnehmbaren Klemmen - ja
Funktion - für gemischte Netze
Netzableitkapazität - 150 µF
Ansprechwert Impedanz 1 - 0.2...200 kOhm
Packung
1 ST
EAN
2000005757235
Artikelnummer
SNRIMDIFL12LMC
Herstellernummer
IMDIFL12LMC
Hersteller
SNR
Ausführung des elektrischen Anschlusses:
Schraubanschluss
Mit abnehmbaren Klemmen:
ja
Funktion:
für gemischte Netze
Netzableitkapazität:
150 µF
Ansprechwert Impedanz 1:
0.2...200 kOhm
Ansprechwert Impedanz 2:
0...0 kOhm
Anzeige des Isolationswertes:
ja
Fehlerspeicherung möglich:
ja
Anzahl der Kontakte als Öffner:
0
Anzahl der Kontakte als Schließer:
0
Anzahl der Kontakte als Wechsler:
1
Breite:
108 mm
Höhe:
110 mm
Tiefe:
59 mm
Il dispositivo appartiene alla gamma Vigilohm, progettata per monitorare le reti elettriche/IT non collegate a terra a livello di linea feeder, in conformità alle norme sull'installazione e sui prodotti. Questo localizzatore dei guasti di isolamento può essere impiegato unicamente se associato alle serie IM400, XM300 o XM200. Il dispositivo è dedicato al monitoraggio di 12 linee feeder, AC, DC e ACDC, fino a 1000V con l'adattatore di tensione IFL12VA1T. Misura la resistenza di isolamento e la capacità didispersione per linea feeder. La configurazione è eseguita dalla parte anteriore del dispositivo, attraverso lo schermo HMI o dalla porta di comunicazione. Le principali impostazioni sono relative a soglie di allarme, denominazione del canale, tipo di toroide (tipo Vigilohm o altri tipi compatibili), tempo di risposta del filtro. Per ogni linea feeder, visualizza la resistenza di isolamento da 100 ohm a 250 kilohm e la capacità di dispersione da 1 a 15 microfarad. L'autodiagnostica si avvia automaticamente ogni 5 ore e su richiesta. Se la resistenza di isolamento scende al di sotto della soglia impostata, viene attivato un allarme attraverso il relè di uscita IFL, l'HMI e la porta di comunicazione. Se non viene rilevato nessun guasto, l'allarme viene azzerato e il relè di allarme torna alla normalità. Il dispositivo può essere alimentato da 24VDC a 48VDC con una tolleranza di +/- 15%.
