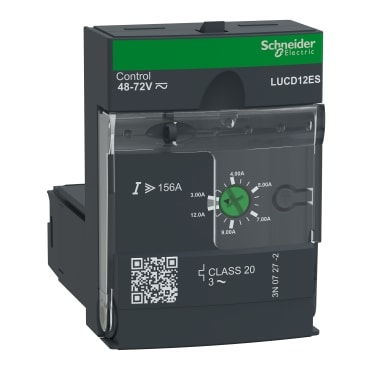

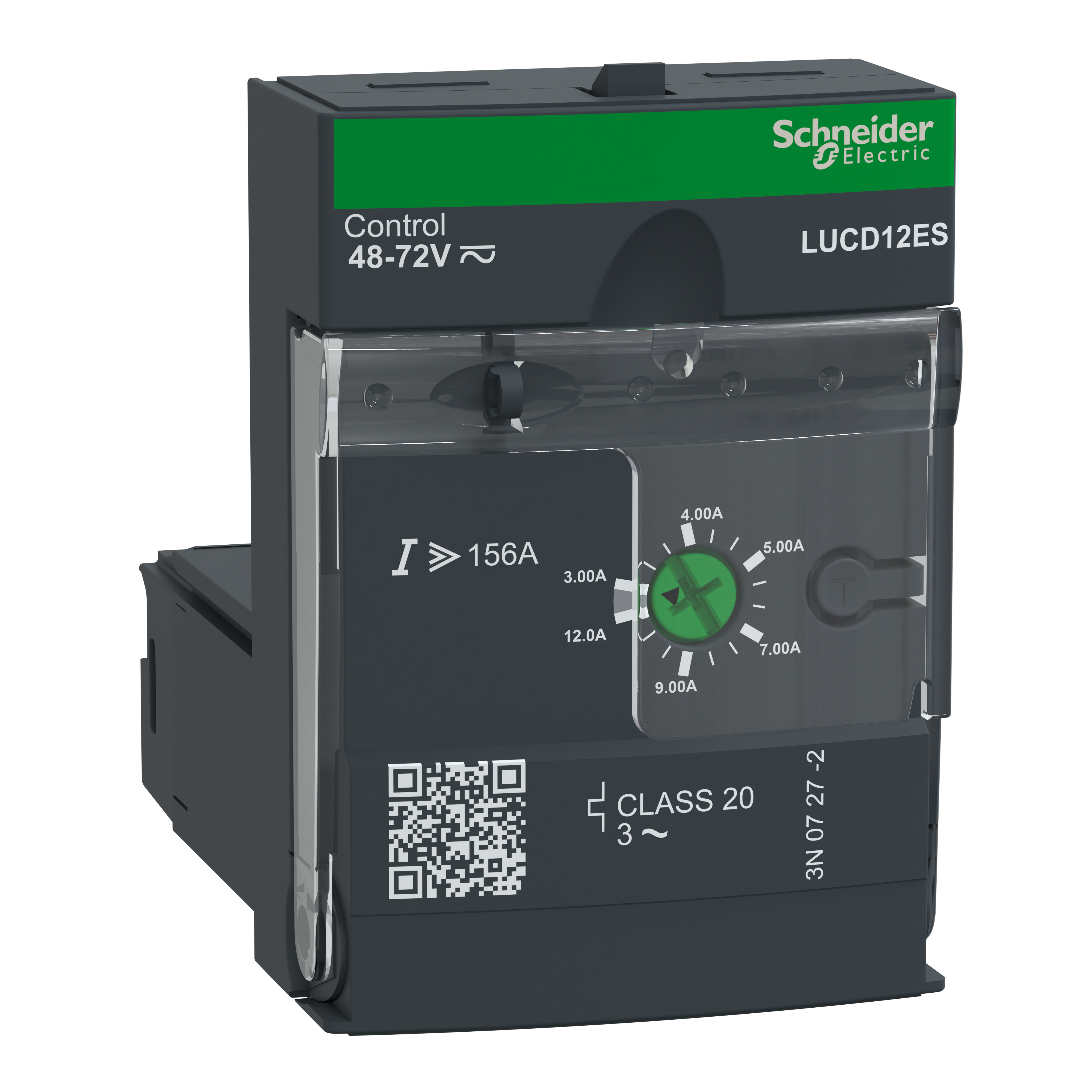

SCHNEIDER ELECTRIC - SNRLUCD12ES Unità di controllo avanzata LUCD - Classe 20 - 3...12 A - 48...72 V CC/CA
Melden Sie sich an, um Preise und Verfügbarkeit anzuzeigen
Haupteigenschaften
Überlastauslöser Stromeinstellung - 3...12 A
Polzahl - 3
Bemessungsdauerstrom Iu - 12 A
Kurzschlussauslöserfunktion - unverzögert
Mit Erdschlussschutzfunktion - ja
Packung
1 ST
EAN
2000005760143
Artikelnummer
SNRLUCD12ES
Herstellernummer
LUCD12ES
Hersteller
SNR
Überlastauslöser Stromeinstellung:
3...12 A
Polzahl:
3
Bemessungsdauerstrom Iu:
12 A
Kurzschlussauslöserfunktion:
unverzögert
Mit Erdschlussschutzfunktion:
ja
Ausführung des Motorschutzes:
elektronischer Auslöser
Externe Stromversorgung erforderlich:
ja
Spannungsart der Versorgungsspannung:
AC/DC
Spannungsart der Betriebsspannung:
AC
Betriebsspannung bei AC 50 Hz:
690...690 V
Betriebsspannung bei AC 60 Hz:
690...690 V
Breite:
45 mm
Höhe:
66 mm
Tiefe:
60 mm
Unità di controllo e diagnostica standard TeSys U da inserire nelle basi di potenza LUB120, LUB320 e LUB380 per formare un controller dello starter TeSys U, per applicazioni di motore a 3 fasi fino a 5,5 kW a 400 V. Fornisce protezione completa ai motoricon corrente nominale Ir 3-12A (Ir regolabile), classe di intervento per sovraccarico 20, cortocircuito a 13 x Irmax, sovracorrente a 14,2 x Ir, perdita di fase, guasto diisolamento. Per la diagnostica, fornisce un allarme di sovraccarico termico da gestire con un modulo di funzione aggiuntivo (da ordinare separatamente) e un pulsante di prova per la simulazione del sovraccarico. Da utilizzare con una tensione di 48V AC / 48-72V DC per il controllo dello starter (attraverso i morsetti di controllo A1/A2 situati nella base di potenza). Certificato se usato in combinazione con una base di potenza LUB (IEC, UL, CSA, CCC, EAC, Marine).
