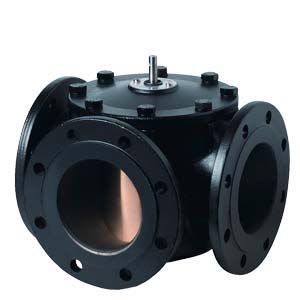

SIEMENS - BUILDING T - BCTBPZ:VBF21.100 VALVOLA 3 VIE A SETTORE DN100 - BPZ:VBF21.100

Werkstoff des Gehäuses:

Gusseisen

Werkstoffgüte:

Gusseisen EN-GJL-250 (GG 25)

Nenndurchmesser:

DN 100

Rohraußendurchmesser alle Anschlüsse:

100 mm

Anschlüsse:

Flansch

Mit Kupplungsanschluss 1:

nein

Mit Kupplungsanschluss 2:

nein

Mit Kupplungsanschluss 3:

ja

Druckstufe Artikel:

PN 6

Druckstufe Flansch:

PN 6

Max. Differenzdruck in geöffneter Stellung:

0.3 bar

Mediumtemperatur (Dauerbetrieb):

1...120 °C

Oberflächenschutz:

sonstige

Kvs-Wert:

160

Leckverlust des Kvs-Wertes:

0.1 %

Kennlinien-Charakteristik:

linear

Kvs-Wert Bypass:

160

Leckverlust des Kvs-Wertes Bypass:

0.1 %

Kennlinien-Charakteristik Bypass:

linear

Mit T-Stück für 4-Wege-Anschluss:

nein

Einbauweise verteilend:

nein

Hublänge:

90 mm

Länge Anschluss 1:

130 mm

Arbeitslänge Anschluss 1:

130 mm

Länge Anschluss 2:

130 mm

Arbeitslänge Anschluss 2:

130 mm

Länge Anschluss 3:

130 mm

Arbeitslänge Anschluss 3:

130 mm

Höhe Achse:

108 mm
