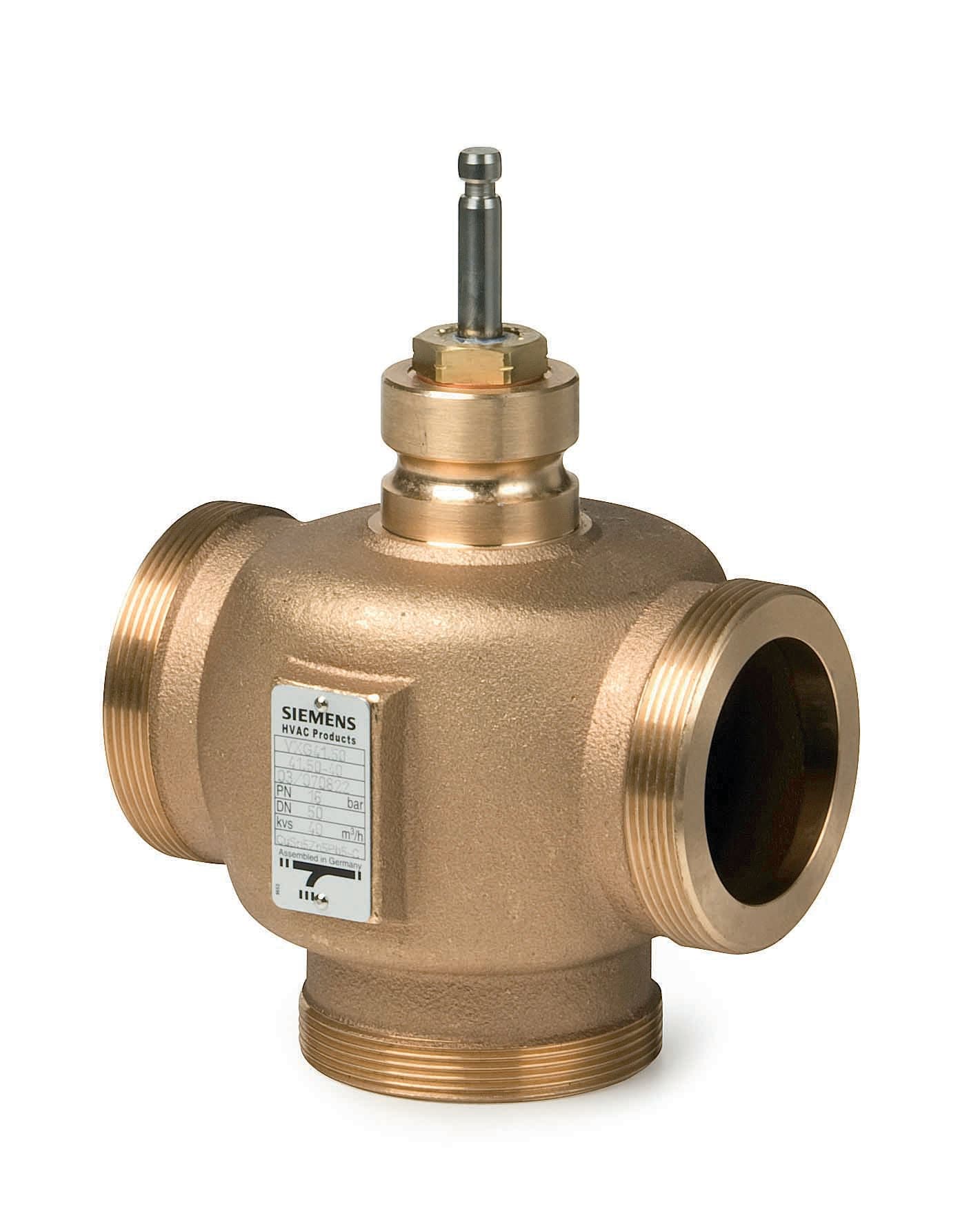

SIEMENS - BUILDING T - BCTBPZ:VXG41.50 VALVOLA 3 VIE SEDE/OTTURATORE DN50 PN16 - BPZ:VXG41.50

Nenndurchmesser:

DN 50

Anschlüsse:

Außengewinde

Druckstufe Artikel:

PN 16

Kvs-Wert:

40

Druckstufe Flansch:

PN 16

Werkstoffgüte:

sonstige

Max. Differenzdruck in geöffneter Stellung:

8 bar

Werkstoff des Gehäuses:

Bronze

Mediumtemperatur (Dauerbetrieb):

-25...150 °C

Rohraußendurchmesser alle Anschlüsse:

60.3 mm

Einbauweise verteilend:

ja

Leckverlust des Kvs-Wertes:

0.02 %

Kvs-Wert Bypass:

40

Mit Kupplungsanschluss 1:

ja

Mit Kupplungsanschluss 2:

ja

Leckverlust des Kvs-Wertes Bypass:

33 %

Mit Kupplungsanschluss 3:

ja

Mit T-Stück für 4-Wege-Anschluss:

nein

Oberflächenschutz:

unbehandelt

Länge Anschluss 1:

75 mm

Höhe Achse:

142.5 mm

Länge Anschluss 2:

75 mm

Länge Anschluss 3:

75 mm

Einstellverhältnis (Svo):

100 %

Hublänge:

20 mm

Arbeitslänge Anschluss 1:

75 mm

Arbeitslänge Anschluss 2:

75 mm

Arbeitslänge Anschluss 3:

75 mm
