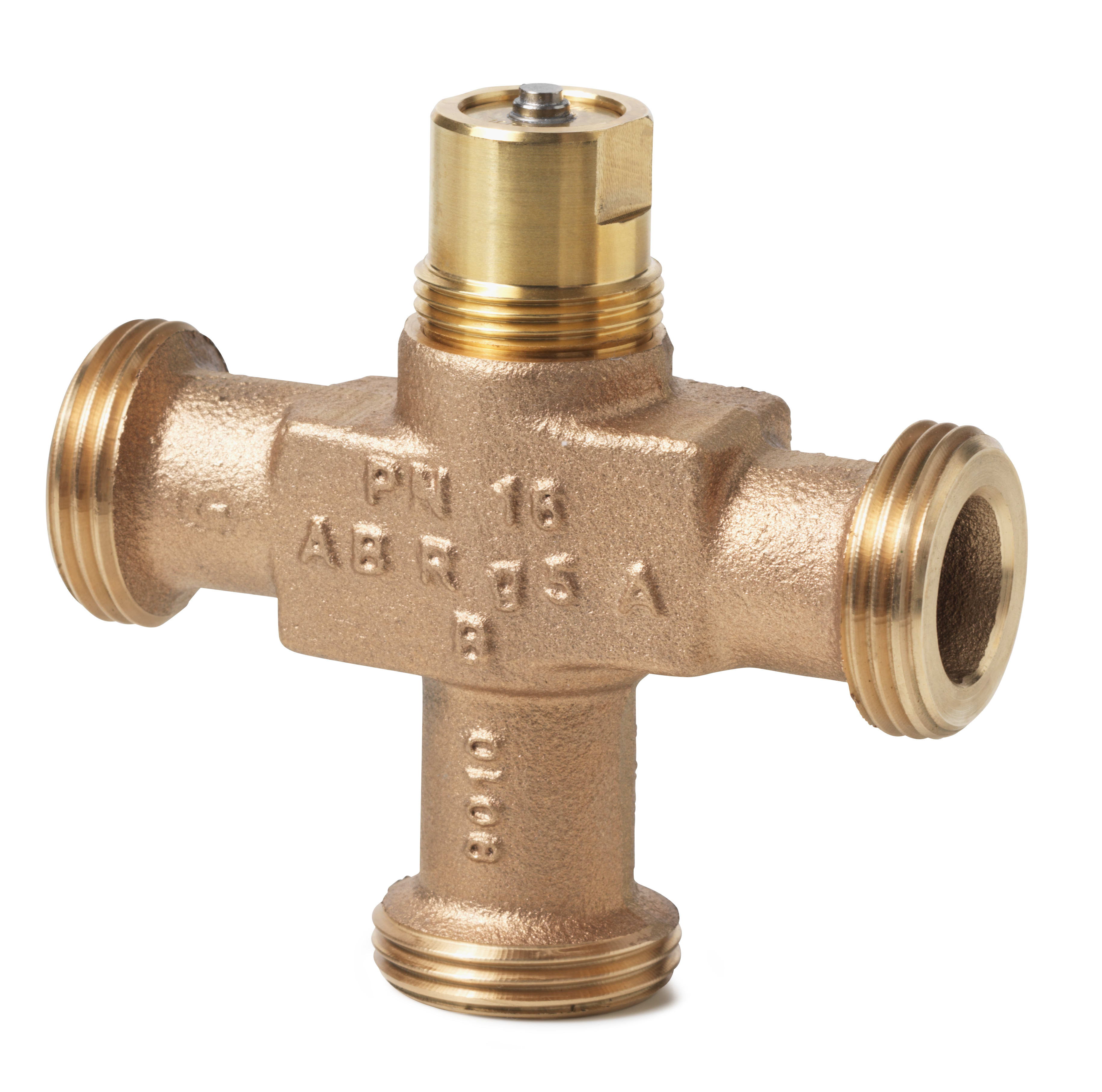

SIEMENS - BUILDING T - BCTBPZ:VXG44.20-6.3 VALVOLA 3 VIE SEDE/OTTURATORE DN20 PN16 - BPZ:VXG44.20-6.3

Werkstoff des Gehäuses:

Bronze

Werkstoffgüte:

Bronze (Rg 5)

Nenndurchmesser:

DN 20

Rohraußendurchmesser alle Anschlüsse:

20 mm

Anschlüsse:

Außengewinde

Mit Kupplungsanschluss 1:

ja

Mit Kupplungsanschluss 2:

ja

Mit Kupplungsanschluss 3:

ja

Druckstufe Artikel:

PN 16

Druckstufe Flansch:

PN 16

Max. Differenzdruck in geöffneter Stellung:

4 bar

Mediumtemperatur (Dauerbetrieb):

1...120 °C

Oberflächenschutz:

unbehandelt

Kvs-Wert:

6.3

Leckverlust des Kvs-Wertes:

0.02 %

Kennlinien-Charakteristik:

linear

Kvs-Wert Bypass:

6.3

Leckverlust des Kvs-Wertes Bypass:

0.02 %

Kennlinien-Charakteristik Bypass:

linear

Mit T-Stück für 4-Wege-Anschluss:

nein

Einbauweise verteilend:

nein

Einstellverhältnis (Svo):

100 %

Hublänge:

5.5 mm

Länge Anschluss 1:

50 mm

Arbeitslänge Anschluss 1:

50 mm

Länge Anschluss 2:

50 mm

Arbeitslänge Anschluss 2:

50 mm

Länge Anschluss 3:

59 mm

Arbeitslänge Anschluss 3:

59 mm

Höhe Achse:

68 mm
