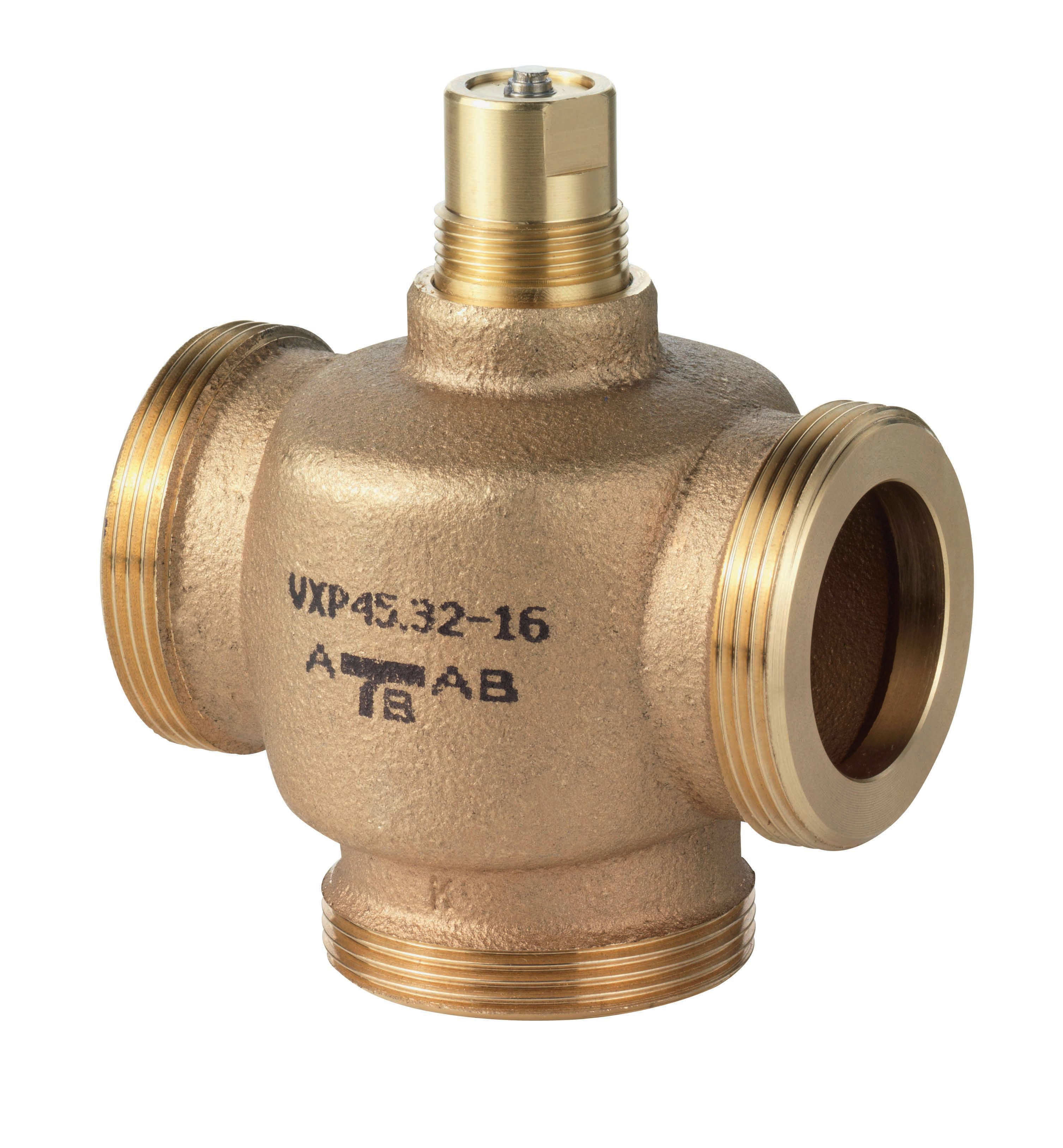

SIEMENS - BUILDING T - BCTBPZ:VXP45.15-2.5 VALVOLA 3 VIE SEDE/OTTURATORE DN15 PN16 - BPZ:VXP45.15-2.5

Werkstoff des Gehäuses:

Messing

Werkstoffgüte:

Bronze (Rg 5)

Nenndurchmesser:

DN 15

Rohraußendurchmesser alle Anschlüsse:

15 mm

Anschlüsse:

Außengewinde

Mit Kupplungsanschluss 1:

ja

Mit Kupplungsanschluss 2:

ja

Mit Kupplungsanschluss 3:

ja

Druckstufe Artikel:

PN 16

Druckstufe Flansch:

PN 16

Max. Differenzdruck in geöffneter Stellung:

3.5 bar

Mediumtemperatur (Dauerbetrieb):

1...110 °C

Oberflächenschutz:

unbehandelt

Kvs-Wert:

2.5

Leckverlust des Kvs-Wertes:

0.02 %

Kennlinien-Charakteristik:

gleichprozentig

Kvs-Wert Bypass:

2.5

Leckverlust des Kvs-Wertes Bypass:

0.02 %

Kennlinien-Charakteristik Bypass:

linear

Mit T-Stück für 4-Wege-Anschluss:

nein

Einbauweise verteilend:

nein

Einstellverhältnis (Svo):

50 %

Hublänge:

5.5 mm

Länge Anschluss 1:

32.5 mm

Arbeitslänge Anschluss 1:

32.5 mm

Länge Anschluss 2:

32.5 mm

Arbeitslänge Anschluss 2:

32.5 mm

Länge Anschluss 3:

32.5 mm

Arbeitslänge Anschluss 3:

32.5 mm

Höhe Achse:

45 mm
