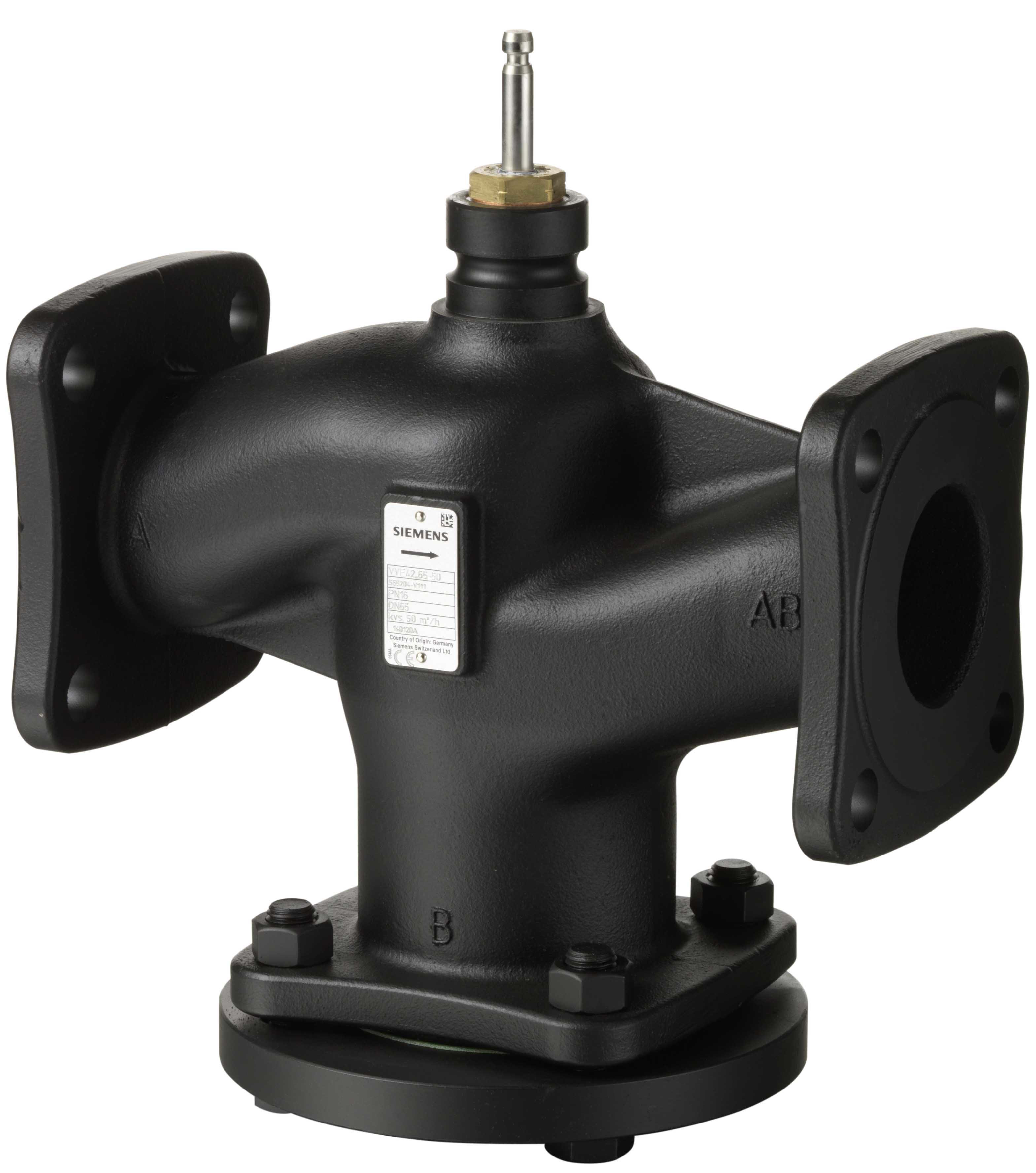

SIEMENS - BUILDING T - BCTS55204-V110 VVF42.50-40 VALV.2-VIE, PN16, DN50, KVS4 - S55204-V110

Werkstoff des Gehäuses:

Gusseisen

Werkstoffgüte:

Gusseisen EN-GJL-250 (GG 25)

Nenndurchmesser Anschluss 1:

DN 50

Rohraußendurchmesser Anschluss 1:

60.3 mm

Anschluss 1:

Flansch

Mit Kupplungsanschluss 1:

nein

Nenndurchmesser Anschluss 2:

DN 50

Rohraußendurchmesser Anschluss 2:

60.3 mm

Anschluss 2:

Flansch

Mit Kupplungsanschluss 2:

nein

Druckstufe Artikel:

PN 16

Druckstufe Flansch:

PN 16

Max. Differenzdruck in geöffneter Stellung:

4 bar

Mediumtemperatur (Dauerbetrieb):

-10...150 °C

Oberflächenschutz:

sonstige

Kvs-Wert:

40

Leckverlust des Kvs-Wertes:

0.02 %

Automatische Durchflussregelung:

nein

Mit Durchflussmesspunkt:

nein

Einstellverhältnis (Svo):

100 %

Hublänge:

20 mm

Länge Anschluss 1:

115 mm

Arbeitslänge Anschluss 1:

115 mm

Länge Anschluss 2:

115 mm

Arbeitslänge Anschluss 2:

115 mm

Höhe Achse:

146.5 mm
