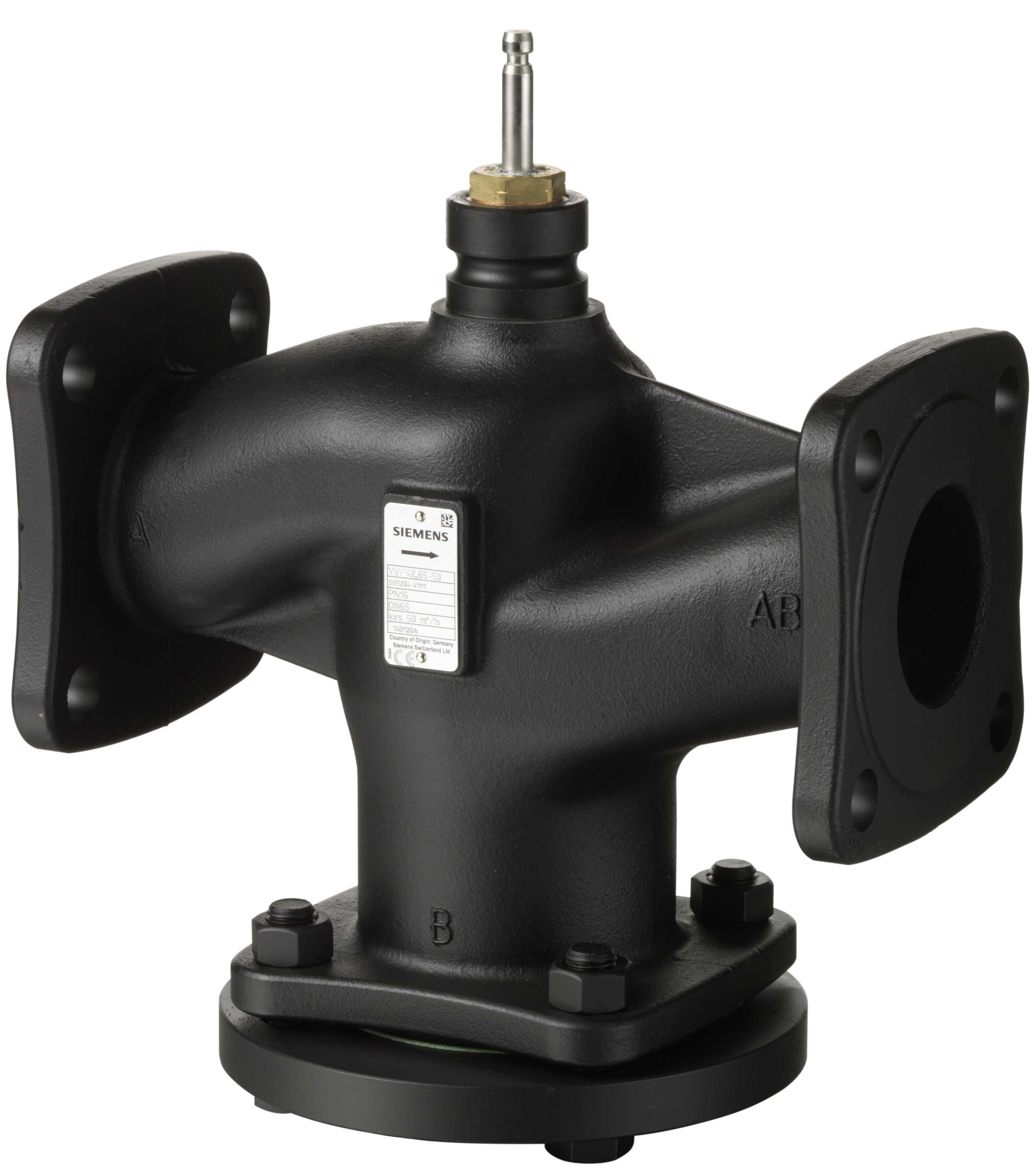

SIEMENS - BUILDING T - BCTS55204-V113 VVF42.80-80 VALV.2-VIE, PN16, DN80, KVS8 - S55204-V113

Werkstoff des Gehäuses:

Gusseisen

Werkstoffgüte:

Gusseisen EN-GJL-250 (GG 25)

Nenndurchmesser Anschluss 1:

DN 80

Rohraußendurchmesser Anschluss 1:

88.9 mm

Anschluss 1:

Flansch

Mit Kupplungsanschluss 1:

nein

Nenndurchmesser Anschluss 2:

DN 80

Rohraußendurchmesser Anschluss 2:

88.9 mm

Anschluss 2:

Flansch

Mit Kupplungsanschluss 2:

nein

Druckstufe Artikel:

PN 16

Druckstufe Flansch:

PN 16

Max. Differenzdruck in geöffneter Stellung:

4 bar

Mediumtemperatur (Dauerbetrieb):

-10...150 °C

Oberflächenschutz:

sonstige

Kvs-Wert:

80

Leckverlust des Kvs-Wertes:

0.02 %

Automatische Durchflussregelung:

nein

Mit Durchflussmesspunkt:

nein

Einstellverhältnis (Svo):

100 %

Hublänge:

20 mm

Länge Anschluss 1:

155 mm

Arbeitslänge Anschluss 1:

155 mm

Länge Anschluss 2:

155 mm

Arbeitslänge Anschluss 2:

155 mm

Höhe Achse:

171.5 mm
