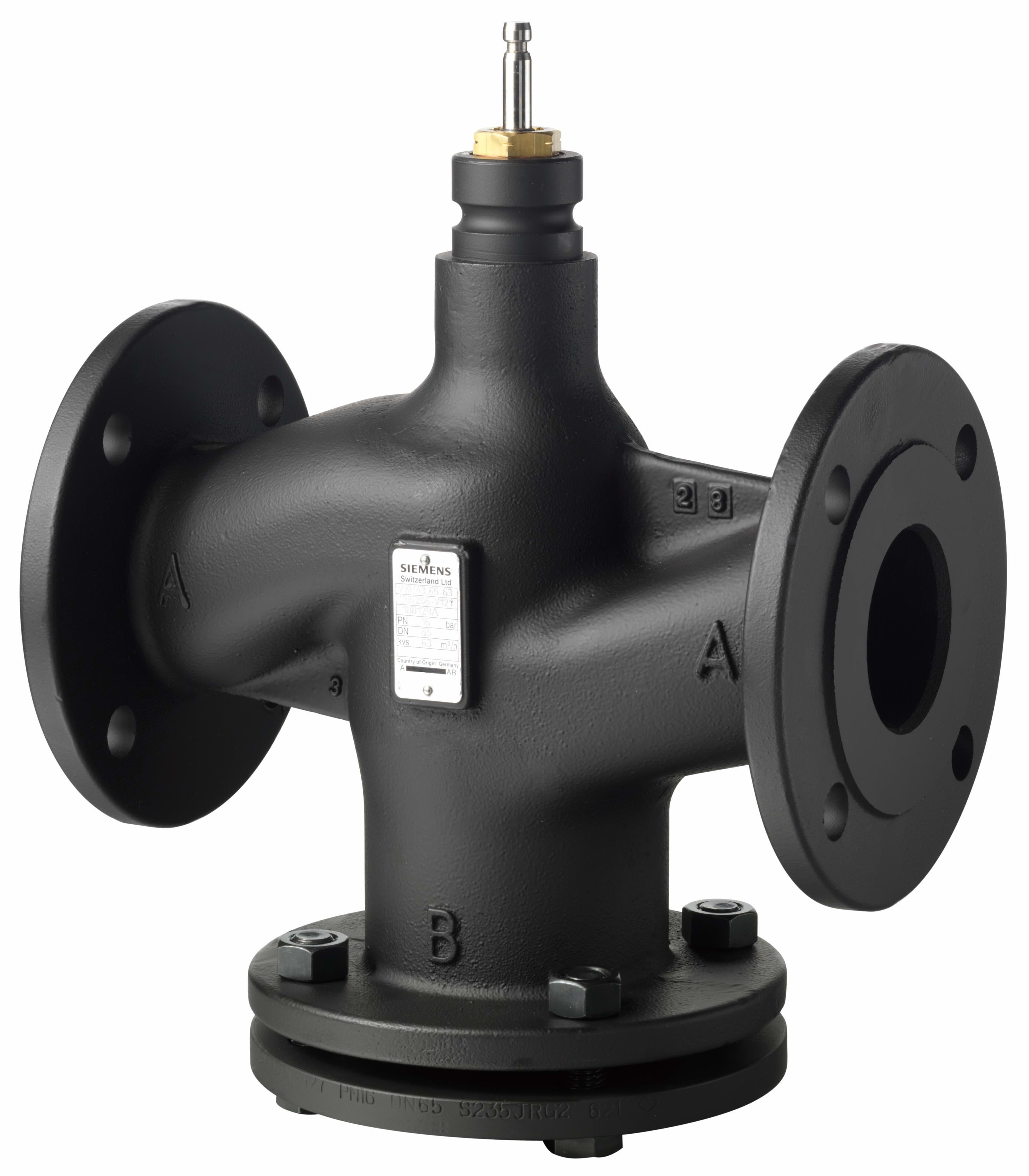

SIEMENS - BUILDING T - BCTS55208-V120 VVF53.25-10 VALV.2-VIE ST./OTT. DN25,PN2 - S55208-V120

Werkstoff des Gehäuses:

Gusseisen

Werkstoffgüte:

Gusseisen EN-GJL-250 (GG 25)

Nenndurchmesser Anschluss 1:

DN 25

Rohraußendurchmesser Anschluss 1:

25 mm

Anschluss 1:

sonstige

Mit Kupplungsanschluss 1:

nein

Nenndurchmesser Anschluss 2:

DN 25

Rohraußendurchmesser Anschluss 2:

25 mm

Anschluss 2:

Flansch

Mit Kupplungsanschluss 2:

nein

Druckstufe Artikel:

PN 25

Druckstufe Flansch:

PN 25

Max. Differenzdruck in geöffneter Stellung:

12 bar

Mediumtemperatur (Dauerbetrieb):

-20...220 °C

Oberflächenschutz:

sonstige

Kvs-Wert:

10

Leckverlust des Kvs-Wertes:

0.01 %

Automatische Durchflussregelung:

nein

Mit Durchflussmesspunkt:

nein

Kennlinien-Charakteristik:

gleichprozentig

Einstellverhältnis (Svo):

100 %

Hublänge:

20 mm

Länge Anschluss 1:

80 mm

Arbeitslänge Anschluss 1:

80 mm

Länge Anschluss 2:

80 mm

Arbeitslänge Anschluss 2:

80 mm

Höhe Achse:

159.5 mm
