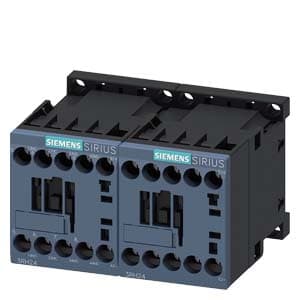

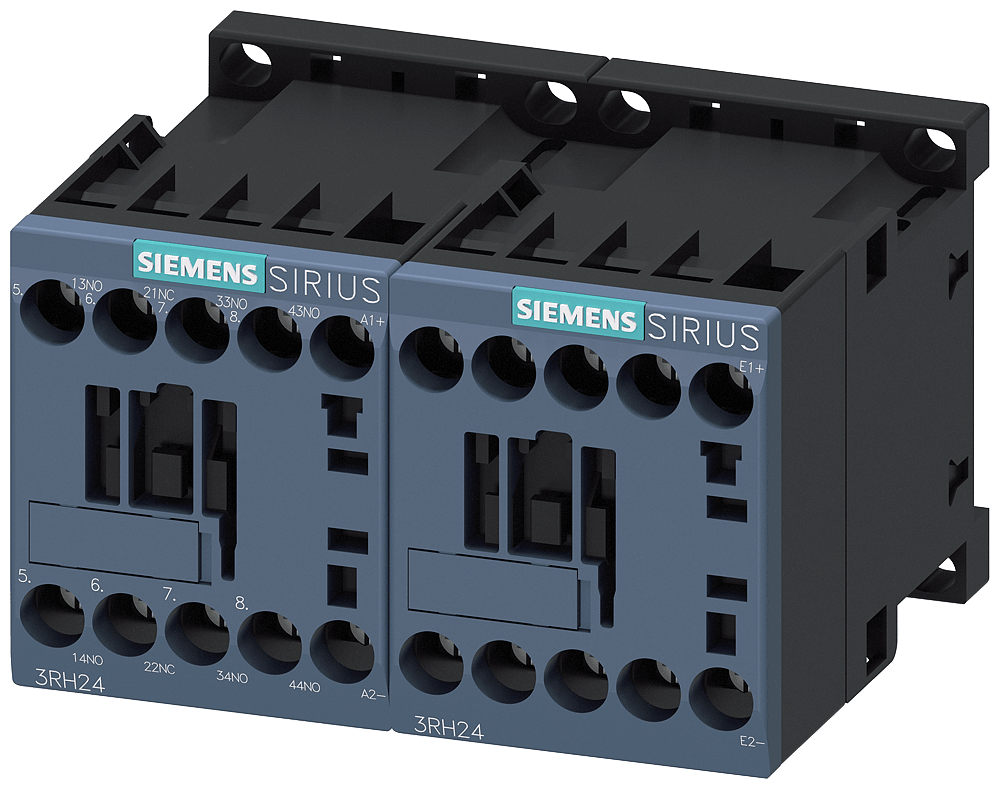

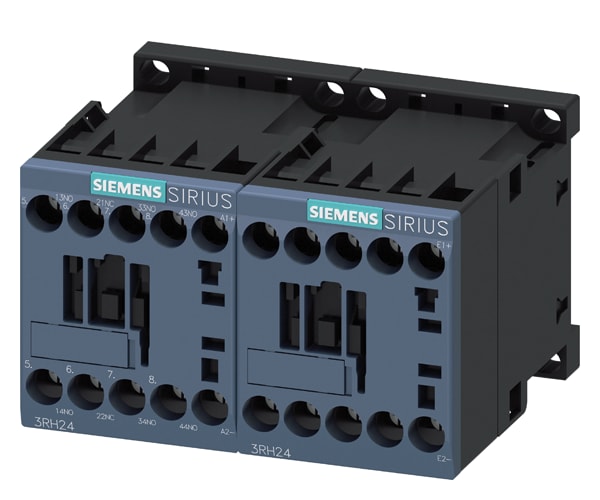

SIEMENS - SIE3RH24311BF40 CONTRIT.MEC.2L,2R DC 110V,S00 VT - 3RH24311BF40
Melden Sie sich an, um Preise und Verfügbarkeit anzuzeigen
Haupteigenschaften
Spannungsart zur Betätigung - DC
Bemessungssteuerspeisespannung DC - 110...110 V
Bemessungssteuerspeisespannung AC 50 Hz - -99999...-99999 V
Anzahl der Hilfskontakte als Öffner - 1
Anzahl der Hilfskontakte als Schließer - 3
Packung
1 ST
Grüne Produktbewertung
CO2-Fußabdruck von Produkten
137 kg CO₂-Äquivalent
EAN
4011209850200
Artikelnummer
SIE3RH24311BF40
Herstellernummer
3RH24311BF40
Hersteller
SIE
Spannungsart zur Betätigung:
DC
Bemessungssteuerspeisespannung DC:
110...110 V
Bemessungssteuerspeisespannung AC 50 Hz:
-99999...-99999 V
Anzahl der Hilfskontakte als Öffner:
1
Anzahl der Hilfskontakte als Schließer:
3
Montageart:
Schraube
Mit LED-Anzeige:
nein
Bemessungssteuerspeisespannung AC 60 Hz:
-99999...-99999 V
Geeignet für Handbedienung:
nein
Anschlussart Hilfsstromkreis:
Schraubanschluss
Anzahl der Hilfskontakte als Wechsler:
-99999
Bemessungsbetriebsstrom Ie, 400 V:
3 A
Schnittstelle:
nein
Anzahl der Hilfskontakte als Öffner, verzögert schaltend:
-99999
Anzahl der Hilfskontakte als Schließer, voreilend:
-99999

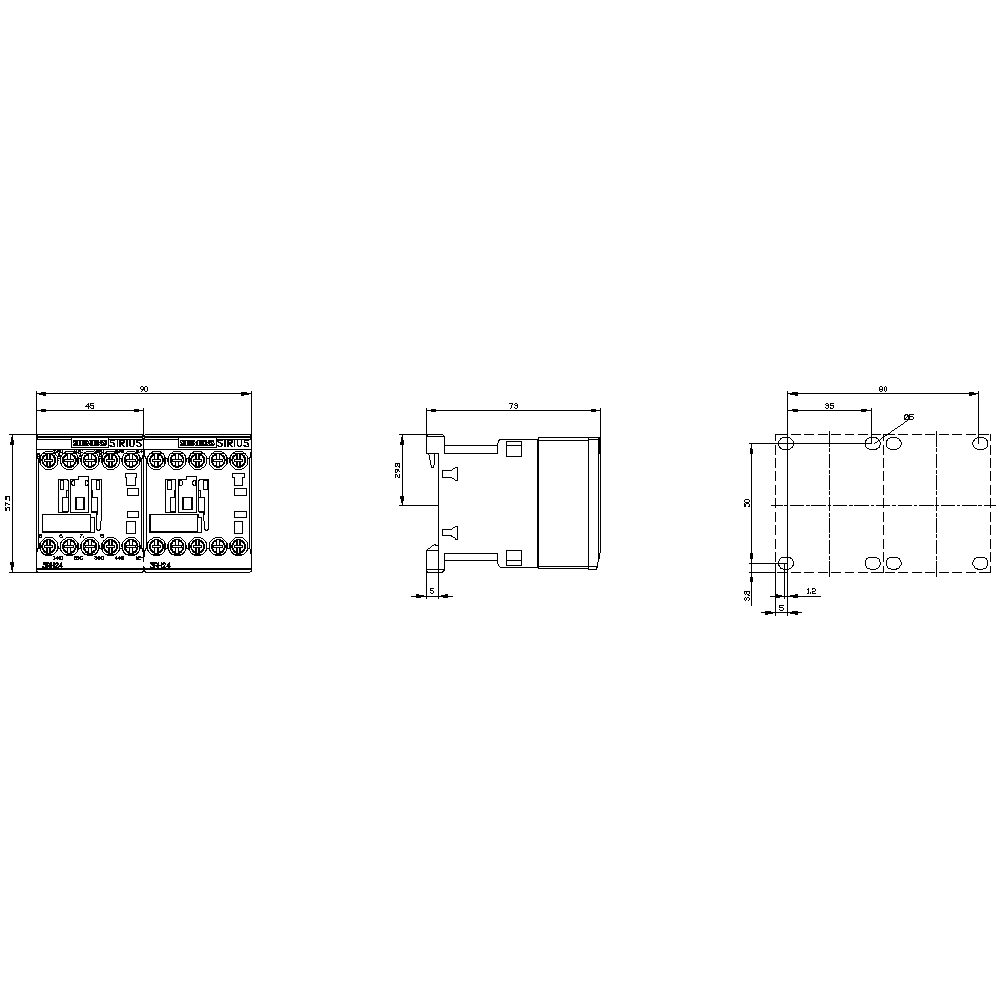

Breite:
90 mm
Höhe:
57.5 mm
Tiefe:
73 mm

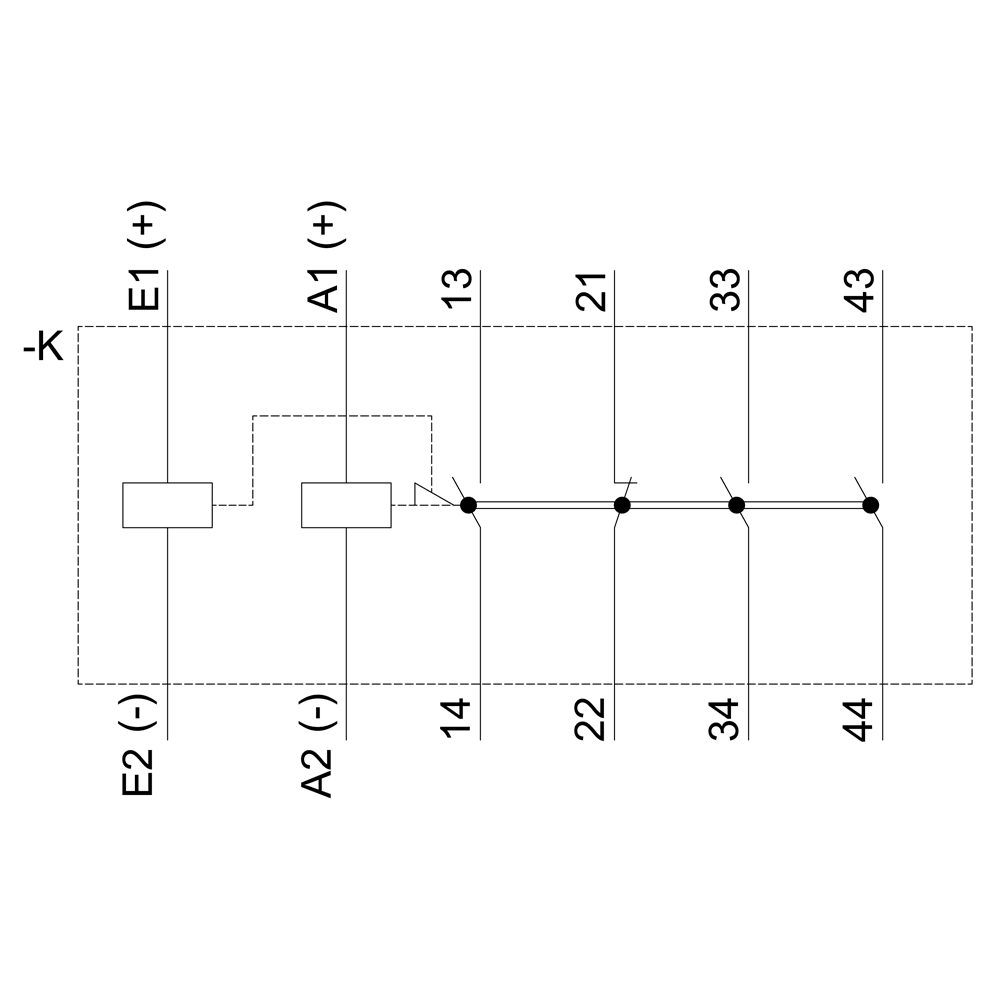

- Tipo: 3 NO + 1 NC
- Tensione: DC 110 V
- Morsetti: a vite
- Grandezza costruttiva: S00
- Guida forzata disponibile per applicazioni di safety
- Designazioni dei morsetti conformi alla normativa
- Tropicalizzati e adatti all'impiego mondiale (IEC, UL/CSA)
- Comando disponibile in AC o DC

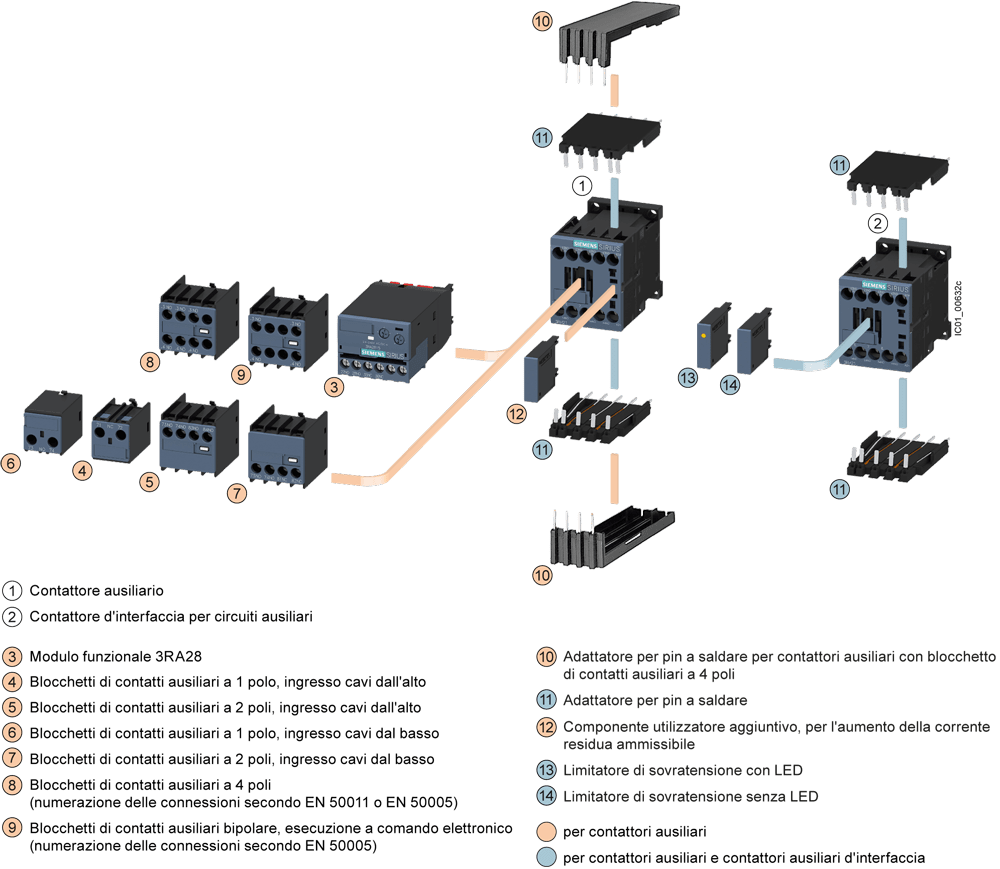

- Espandibile fino a 8 poli con blocchetti di contatti ausiliari montabili a scatto
- Commutazione simultanea di più circuiti ausiliari grazie alla moltiplicazione delle uscite.
- Facile e affidabile tecnica di collegamento.
- Alto livello di sicurezza di contatto.
- Numerosi accessori disponibili per espandere ulteriormente le funzioni.
- Rappresenta un'evoluzione della serie 3RH1, mantenendo semplicità ed efficienza.
Contattore ausiliario
Il contattore ausiliario SIRIUS 3RH2 è progettato per la commutazione dei segnali di comando nel circuito di comando.
Dettagli tecnici:
Vantaggi per i clienti:
