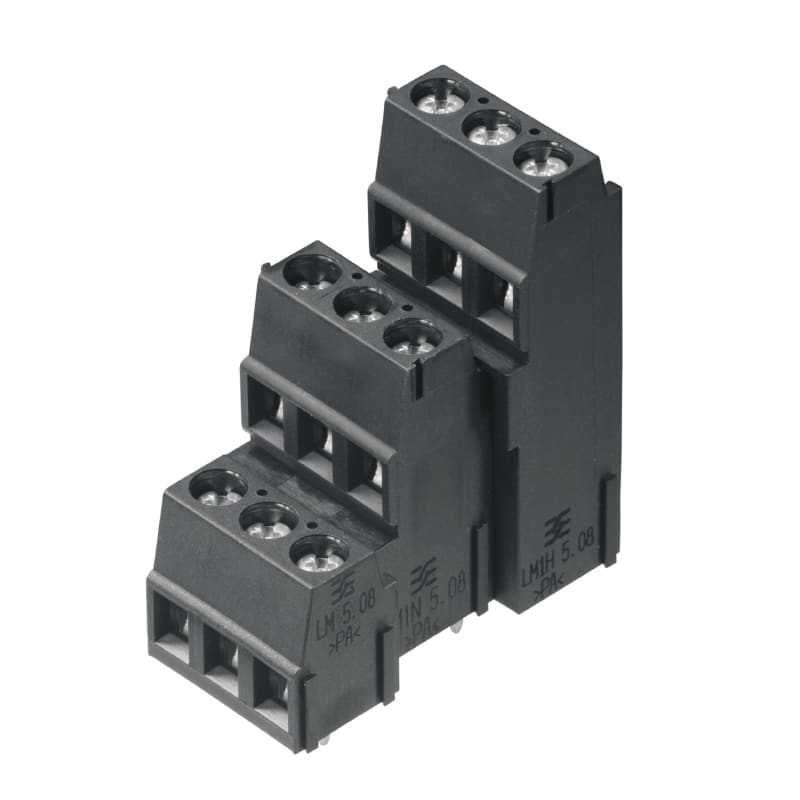

WEIDMULLER - WEI1769660000 LM3R 5.08/18/90 3.5SN OR BX - 1769660000

Höhe:

40.1 mm

Anzahl der elektrischen Anschlüsse:

18

Anzahl der Etagen:

3

Rastermaß der Anschlüsse:

5.08 mm

Winkel Leiterplatte/Leiteranschluss:

0°/180° (horizontal)

Bemessungsstrom In:

17.5 A

Bemessungsspannung:

320 V

Bemessungsstoßspannung:

4 kV

Überspannungskategorie:

II

Verschmutzungsgrad:

2

Anschlussart Leiter:

Schraubanschluss

Anschließbarer Leiterquerschnitt eindrähtig:

0.2...2.5 mm²

Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse:

0.25...1.5 mm²

Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse:

0.2...2.5 mm²

Anschlussart Leiterplatte:

Lötanschluss

Werkstoff der Anschlussoberfläche:

Nickel

Länge des Pins:

3.5 mm

Werkstoff des Isolierkörpers:

Polyamid (PA)

Gehäusefarbe:

orange

Betriebstemperatur:

-50...120 °C

Art der Leiterplattenbefestigung:

sonstige

Befestigungsart:

löten

Art der Banderolierung:

sonstige

Schutzart (IP), montiert:

IP20
