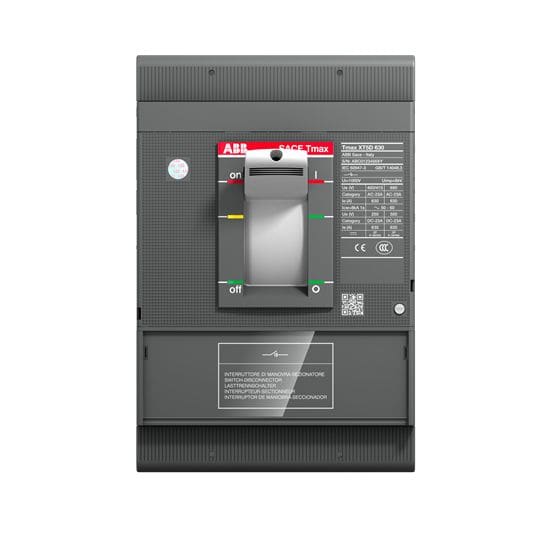

ABB SPA - ABB1SDA100547R1 XT5D 630 3P F F - 1SDA100547R1

Tipologia costruttiva dell'apparecchio:

Apparecchio da incasso, tecnica a installazione fissa

Corrente nominale permanente Iu:

630 A

Numero di poli:

3

Colore dell'elemento di azionamento:

Bianco

Tipologia di azionamento:

Manetta

Esecuzione come interruttore principale:

sì

Esecuzione come interruttore di manutenzione/riparazione:

no

Esecuzione come dispositivo di arresto d'emergenza:

no

Esecuzione come interruttore di sicurezza:

no

Tensione d'esercizio nominale:

0...690 V

Bloccabile:

sì

Esecuzione come invertitore:

no

Numero di contatti ausiliari, normalmente aperto:

0

Adatto per montaggio distributore:

sì

Adatto per fissaggio frontale centrale:

no

Grado di protezione (IP), lato frontale:

IP20

Adatto per fissaggio frontale a 4 fori:

no

Numero di interruttori:

0

Numero di contatti ausiliari, normalmente chiusi:

0

Corrente nominale permanente a AC-23, 400V:

630 A

Max. tensione d'esercizio nominale Ue per AC:

690 V

Corrente nominale permanente per AC-21, 400 V:

630 A

Adatto per costruzione intermedia:

no

Sganciatore di tensione opzionale:

sì

Azionamento a motore opzionale:

sì

Resistenza a corrente di breve durata Icw:

7.6 kA

Adatto per montaggio a pavimento:

no

Numero di contatti ausiliari, di scambio:

0

Tipo di collegamento circuito elettrico principale:

Raccordo a bullone

Grado di protezione (NEMA):

4

Azionamento a motore integrato:

no

Larghezza:

140 mm

Altezza:

205 mm

Profondità:

103.5 mm
