CONCHIGLIA - CON081017378 GP/G7-4/337 QUADRO GENERALE ILLUM.PUB - 081017378

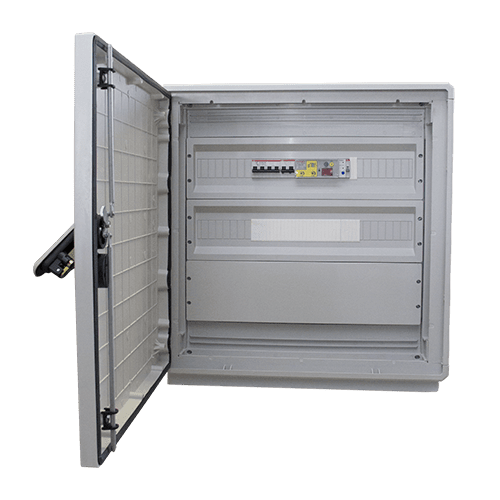

Quadro realizzato in armadio in vetroresina Serie Grafi7, dimensioni 715x685x330 cm ad un vano per posa a pavimento mediante telaio di ancoraggio. Completo di tasca porta documenti per i relativi schemi elettrici. Caratteristiche tecniche componenti standard: Interruttore magnetotermico con bobina di sgancio: 4x32A p.i.10kA curva C (Pn 3x5,8 KVA), 4x50A p.i.10kA curva C (Pn 3x8,8 KVA), 4x80A p.i.16kA curva B (Pn 3x12,2 KVA) AM+CR; Fotocellula crepuscolare con amplificatore a regolazione di soglia: IP 54,230V, portata contatto 10A S Selettore di funzionamento manuale/automatico; CRD Relè differenziale auto ripristinante: alimentazione mono-bi-trifase 110 ÷ 380 Vac, tarabile in corrente (10mA ÷ 15A) e in tempo (0 ÷ 5 s). Tempo di ritardo con autoripristino (1 ÷ 15 min); Contattore quadripolare di inserzione linea: predisposto per montaggio interruttori magnetotermici, n° 2 file da 8 moduli cad., n°4 poli 37A 18.5kW in AC3 ((Pn3x5,8 KVA), n°4 poli 50A 22 kW in AC3 (Pn 3x8,8 KVA), n°4 poli 80A 41 kW in AC3 (Pn 3x12,2 KVA). Grado di protezione IP55 CEI EN 60529/A1, Resistenza agli urti IK10 CEI EN 62262, Conforme a norme CEI EN 61439. Possibilità di esecuzioni con orologio astronomico, relè per controllo guasti a terra, scaricatori di sovratensione, interruttori protezione linee di uscita.
