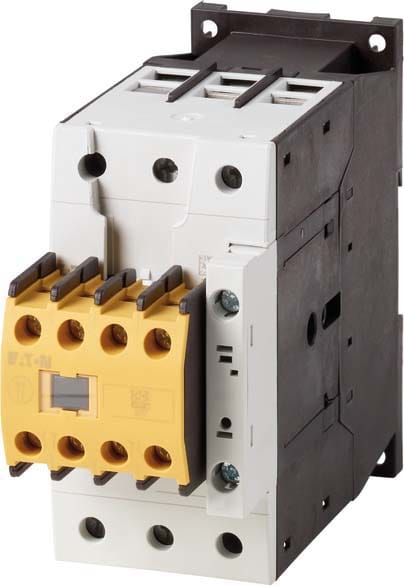

EATON - EAO191714 DILMS50-22(RDC24) CONTATT POTENZA SICURE - 191714

Accedi per visualizzare prezzi e disponibilità

Caratteristiche principali

Tensione di alimentazione pilota nominale per AC 50 hz - 0...0 V
Tensione di alimentazione pilota nominale per AC 60 hz - 0...0 V
Tensione di alimentazione pilota nominale per DC - 24...24 V
Tipo di tensione per l'azionamento - DC
Numero di contatti principali, normalmente chiusi - 0

Confezione

1 PZ

EAN

4015081922277

Codice prodotto

EAO191714

Cod. produttore

191714

Produttore

EAO

Tensione di alimentazione pilota nominale per AC 50 hz:

0...0 V

Tensione di alimentazione pilota nominale per AC 60 hz:

0...0 V

Tensione di alimentazione pilota nominale per DC:

24...24 V

Tipo di tensione per l'azionamento:

Numero di contatti principali, normalmente chiusi:

Numero di contatti principali, normalmente aperti:

Tipo di collegamento circuito elettrico principale:

Raccordo a vite

Corrente d'esercizio nominale ie per AC-1, 400 V:

80 A

Corrente d'esercizio nominale ie per AC-3, 400 V:

50 A

Potenza d'esercizio nominale per AC-3, 400 V:

22 kW

Corrente d'esercizio nominale Ie per AC-4, 400 V:

21 A

Potenza d'esercizio nominale per AC-4, 400 V:

10 kW

Potenza di esercizio nominale NEMA:

29.8 kW

Numero di contatti ausiliari, normalmente aperto:

Numero di contatti ausiliari, normalmente chiusi:

Adatto per installazione in serie:

Contattore di sicurezza, Applicazione: Contattore di potenza per motori, Apparecchi completi fino a 170 A, Categoria d'uso: AC-1: Carico non induttivo o debolmente induttivo, forni a resistenza, AC-3: Motori a gabbia: avviare, disinserire durante la corsa, AC-4: Motori a gabbia: avviare, freni elettrici a controcorrente, inversione, movimenti a impulso, Tipi di collegamento: Morsetti a vite, Nota: Utilizzabile anche per motori della classe di efficienza IE3, Descrizione: Elemento di contatto ausiliario connesso in modo permanente al dispositivo di base (nessuna attivazione manuale), Corrente nominale d'impiego AC-3 380 V 400 V: Ie= 50 A, Corrente nominale d'impiego AC-1 corrente convenzionale termica in aria libera, 3 poli, 50 - 60 Hz a giorno a 40 °C: Ith =Ie= 80 A, in custodia: Ith= 58 A, Corrente nominale d'impiego AC-1 Corrente termica convenzionale 1 polo a giorno: Ith= 162 A, in custodia: Ith= 145 A, Max. potenza nominale d'impiego per motori trifase 50 - 60 Hz AC-3 220V 230V: P= 15.5 kW, 380 V 400V: P= 22 kW, 660 V 690 V: P= 30 kW, Max. potenza nominale d'impiego per motori trifase 50 - 60 Hz AC-4 220V 230V: P= 6 kW, 380 V 400 V: P= 10 kW, 660 V 690 V: P= 14 kW, Equipaggiamento contatti NA = norm. aperto: 2 contatto NA, Equipaggiamento contatti NC = norm. chiuso: 2 contatto NC, Note: Organi di contatto secondo EN 50012., Circuito di protezione integrato nell'elettronica di comando, con contatto specchio., Tipo di corrente AC/DC: Comando in corrente continua
