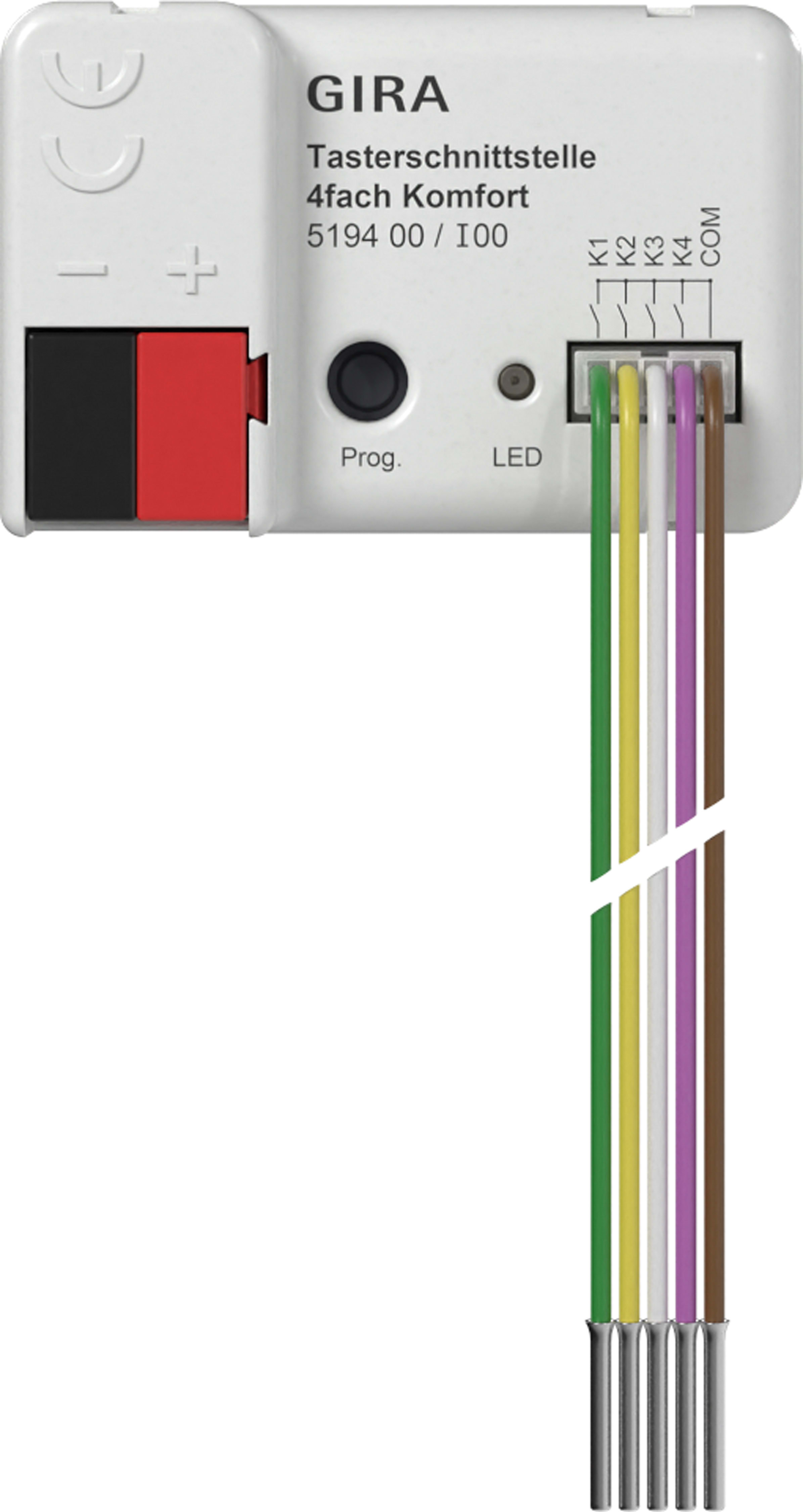

GIRA - GIR519400 I/F PS. 4-C KOMFORT - 519400

Interfaccia pulsanti 4 moduli Komfort per KNX Caratteristiche:

• A seconda della variante, due, quattro o otto canali indipendenti che funzionano come ingressi o uscite a seconda della parametrizzazione ETS.
• Potenziale di riferimento comune per tutti i canali.
• Uscite: collegamento di LED. A prova di cortocircuito, protezione da sovraccarico e senza errori di polarità. Possibilità di collegamento in parallelo di uscite, per utenze con un maggiore fabbisogno di corrente.
• Ingressi: Corrente a impulsi per evitare la contaminazione dei contatti dovuta alla formazione di uno strato di ossido sui contatti collegati.
• I canali possono essere attivati e disattivati singolarmente.
• I canali adiacenti e attivati possono essere combinati.

A seconda della funzione del canale selezionata, è possibile la parametrizzazione

• Il tipo di contatto è impostabile.
• Commutazione: è possibile impostare il comando alla pressione e/o al rilascio (nessuna reazione, accensione, spegnimento, commutazione).
• Posizione forzata: è possibile impostare il comando alla pressione e/o al rilascio (nessuna reazione, forzatura attiva, accensione, forzatura attiva, spegnimento, forzatura non attiva).
• Regolazione della luce e temperatura del colore: è possibile impostare il comando alla pressione, il tempo tra commutazione e attenuazione, l’attenuazione su diversilivelli, la ripetizione del telegramma all’azionamento lungo e l’invio di un telegramma di arresto al termine dell’azionamento.
• Veneziana/tapparelle/tenda avvolgibile/lucernario: è possibile impostare il comando alla pressione e la sequenza dei comandi.
• Encoder: è possibile impostare tipo di punto dati, range di valori e valore. Opzionalmente è possibile attivare la regolazione dei valori a lungo il tasto.
• Apparecchio derivato scene: il numero di scena può essere richiamato o commutato premendo brevemente il tasto. Se si preme a lungo il tasto, viene eseguita opzionalmente la funzione di memoria.
• Pressione breve e prolungata del tasto: premendo un tasto è possibile inviare fino a due telegrammi al KNX. È possibile impostare il comportamento di trasmissione e regolare il tempo per l’attivazione breve e lunga. La modalità operativa dei canali può essere impostata separatamente.
• Punto di comando del regolatore della temperatura ambiente: È possibile regolare la modalità operativa (commutazione della modalità operativa, commutazione forzata della modalità operativa, funzione di presenza e modifica della temperatura nominale).
• Il comportamento dopo il ripristino della tensione del bus è impostabile.
• La funzione di blocco è impostabile.
• L’invio ciclico è impostabile.
• Funzione canale "Stato porta/finestra": Se si utilizzano contatti per porte o finestre, è possibile valutare i diversi stati di finestre o porte (aperta, chiusa, inclinata, bloccata, sbloccata).
• Valutazione di un sensore perdite/condensa.
• Misurazione della temperatura possibile tramite sensore collegato.
• La misurazione della temperatura può essere integrata da un valore esterno mediante bus. I valori misurati possono essere ponderati e sincronizzati.

Contaimpulsi

• L’intervallo di conteggio è impostabile.
• È possibile parametrizzare sul KNX il numero di impulsi necessari all’ingresso per ciascun impulso di conteggio segnalato.
• È possibile parametrizzare il numero di impulsi di conteggio necessari per una modifica del valore del contatore.
• Ciascun canale contiene un contatore principale e un contatore intermedio.
• I contatori principali e i contatori intermedi possono essere impostati separatamente come contatori in avanti o indietro.
• I valori iniziali e finali dei contatori possono essere preimpostati mediante parametri o oggetto di comunicazione.
• Lo stato del contatore può essere interrogato tramite KNX o inviato automaticamente.
• Il comportamento al termine del ciclo del contatore è parametrizzabile.
• Il contatore di impulsi può essere resettato tramite KNX (reset del contatore).

Funzioni logiche

• Il dispositivo ha 8 funzioni logiche interne.
• Invertire l’ingresso.
• Porte logiche con un massimo di 4 ingressi:AND, OR, OR esclusivo, AND invertito, OR invertito, OR invertito esclusivo O, E con retroazione.
• Convertitore da 1 bit a 1 byte con filtro di ingresso, oggetto di blocco e specificazione dei valori di uscita.
• Elemento di blocco con funzioni di filtro e tempo e oggetto di blocco.
• Comparatore per valori con 9 diversi formati di dati in ingresso e molte operazioni di confronto.
• Interruttore di valore limite con isteresi con valore di soglia superiore e inferiore per 9 diversi formati di dati di ingresso. Compresa la specificazione dei valori di uscita a 1 bit.
• Le funzioni logiche presentano propri oggetti di comunicazione KNX e possono elaborare i telegrammi dell’interfaccia pulsanti o di altri apparecchi bus.

Avvisi:

• KNX Data Secure compatibile.
• Gli aggiornamenti del firmware sono possibili con la Gira ETS Service App (software aggiuntivo).

Contenuto della fornitura:

• morsetto di collegamento e di derivazione
• Set di cavi a 5 conduttori
