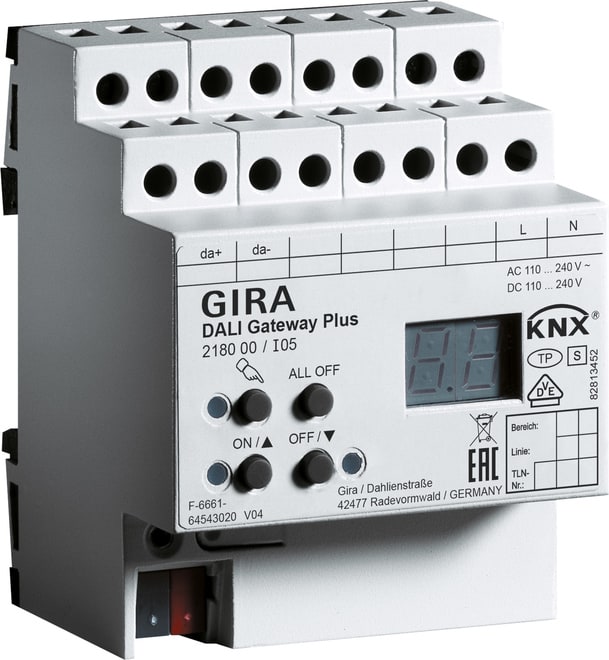

GIRA - GIR218000 GATEWAY DALI PLUS - 218000

Gateway DALI Plus per KNX Caratteristiche:

• Compatibile con gli standard DALI e DALI-2.
• Il gateway DALI Plus costituisce l’interfaccia tra un installazione KNX e un impianto di illuminazione digitale DALI.
• Comando di max 64 unità di alimentazione DALI come comando singolo, comando di gruppo in max 32 gruppi o comando centralizzato tramite telegramma broadcast (max 2 unità di alimentazione per i gruppi 17 - 32).
• Azionamento manuale degli apparecchi anche indipendentemente dal bus (anche servizio cantiere con controllo broadcast).
• Funzione di risparmio di energia: Possibilità di scollegamento della tensione di alimentazione delle unità di alimentazione DALI spente (tramite ulteriore attuatore On/Off per KNX).
• 16 scene luce.
• Inclusione dei gruppi nelle scene luce possibile.
• Configurabilità di comando ad effetto per max. 16 sequenze in 1 - 500 cicli (o infiniti).
• Feedback dello stato di errore o di cortocircuito DALI e notifica di mancanza della tensione di alimentazione.
• Funzione di risposta ciclica attiva o passiva (oggetto leggibile).
• Possibilità di segnale di risposta cumulativa di tuttigli stati.
• I segnali di risposta possono essere ritardati dopo il ritorno della tensione del bus.

Funzioni di gruppo e di apparecchio

• Comando e valore di luminosità: Funzioni di risposta attive (in caso di modifica o con invio ciclico sul bus) o passive (oggetto leggibile).
• Possibilità di impostazione del campo di luminosità.
• Accensione e spegnimento delicati della lampada.
• Comportamento di regolazione luce parametrizzabile.
• Funzioni temporali (ritardo di accensione o spegnimento, funzione estesa vano scala - funzione di preallarme a norma DIN 18015-2 o illuminazione continua ridotta).
• Funzione di blocco o in alternativa funzione di posizione forzata parametrizzabile per ogni gruppo. Con funzione di blocco, è possibile il lampeggio di gruppi di lampade.
• Lettura dello stato delle utenze DALI tramite KNX.
• Contatore delle ore di lavoro come contatore avanti e indietro con valutazione del valore limite.
• Progettazione online o offline delle utenze DALI con Plug-in ETS.
• Possibilità di sostituzione di una singola utenza DALI difettosa durante il funzionamento senza ETS.

Funzionamento di lampade di emergenza

• Adatto per il servizio in impianti di illuminazione di emergenza.
• Comando e sorveglianza di impianti di illuminazione di emergenza DALI alimentati da batteria singola e centralmente.
• Supporto di converter per illuminazione di emergenza DALI a norma EN 62386-202 (lampade di emergenza a batteria singola con interfaccia DALI): Test di funzionamento, test di autonomia, test di autonomia limitato, richiesta dello stato di carica della batteria ricaricabile.

Avvisi:

• Supporto DALI-2 a partire dal livello indice I06.
• Funzionamento in impianti di illuminazione di emergenza:le disposizioni e normative di legge variano a seconda del paese. In ogni caso l'utente / il progettista deve verificare l'osservanza delle disposizioni specifiche.
• Omologazione VDE ai sensi delle norme EN 60669-1, EN 60669-2-1.
• Progettazione e messa in servizio dell’apparecchio a partire da ETS 4.1 (consigliato) o con ETS 3 a partire dalla versione “d”.

Contenuto della fornitura:

• Morsetto di collegamento e di derivazione per KNX in dotazione.
