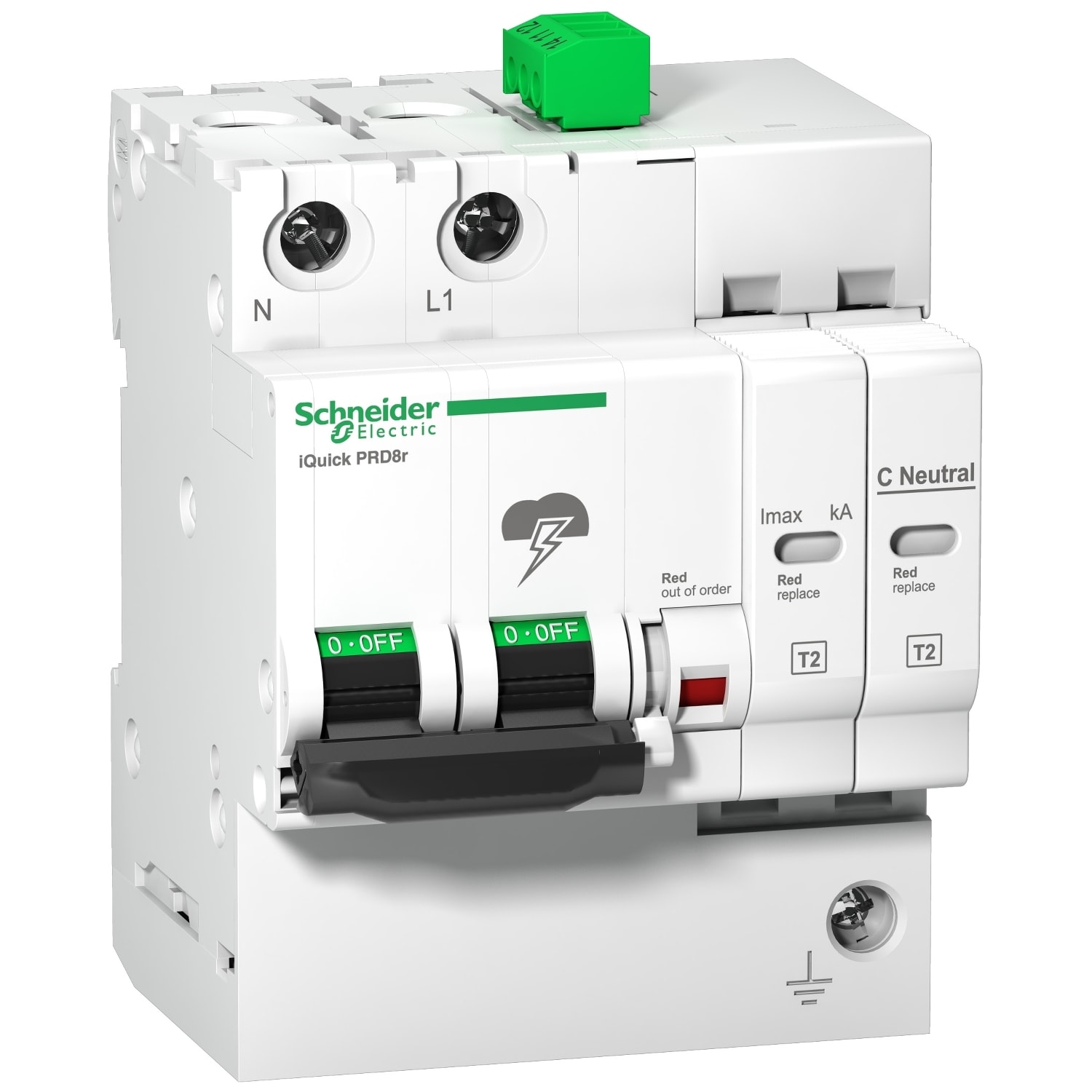

SCHNEIDER ELECTRIC - SNRA9L16298 IQUICK PRD8R 1P+N 2KA RIPOR. ESTR. T2-3 - A9L16298

Accedi per visualizzare prezzi e disponibilità

Caratteristiche principali

Corrente impulsiva di dispersione nominale (8/20) - 2 kA
Numero di conduttori (esclusa terra) - 1
Livello di protezione - 2.5 kV
Tipo di montaggio - Guida DIN (top hat rail) 35 mm
Tensione nominale AC - 230 V

Confezione

1 PZ

Classificazione green

Impronta di carbonio del prodotto

4 Kg CO₂-eq

Dichiarazione del fornitore

EAN

3606480387104

Codice prodotto

SNRA9L16298

Cod. produttore

A9L16298

Produttore

SNR

Corrente impulsiva di dispersione nominale (8/20):

2 kA

Numero di conduttori (esclusa terra):

Livello di protezione:

2.5 kV

Tipo di montaggio:

Guida DIN (top hat rail) 35 mm

Tensione nominale AC:

230 V

Forma della rete TN-S:

sì

Forma della rete DC:

Forma della rete TT:

sì

Tensione permanente AC max.:

350 V

Forma della rete TN-C-S:

Con contatto telecomunicazioni:

sì

Forma della rete TN:

Forma della rete TN-C:

Dimensione:

2 UM

Classe di prova tipo 2:

sì

Forma della rete IT:

Resistenza di cortocircuito (Isccr):

25 kA

Max. corrente di scarica (8/20):

8 kA

Altre forme della rete:

Segnalazione nell'apparecchio:

Ottico

Sezione max. del conduttore flessibile (a filo sottile):

25 mm²

Sezione max. del conduttore rigido (uni-/multifilare):

25 mm²

Livello di protezione L-N:

1.2 kV

Livello di protezione N-PE:

1.5 kV

Protezione da cortocircuito integrata:

sì

Fusibile ausiliario integrato:

Assenza di correnti di dispersione:

Grado di protezione (IP):

IP20

Questo scaricatore Acti9 iQuick PRD8r protegge le installazioni 1P+N. Consente di sostituire rapidamente le cartucce danneggiate. Questo dispositivo di tipo 2 o tipo 3 autoprotetto da un interruttore integrato è consigliato per un livello di rischio moderato nella scheda del pannello secondario. Offre la segnalazione remota del messaggio "La cartuccia deve essere modificata". Questo scaricatore precablato consente di sostituire rapidamente le cartucce estraibili quando sono danneggiate. Incorpora il suo sezionatore di sicurezza a fine vita. Il potere di interruzione integrato Isc è di 25 kA. Questo Acti9 iQuick PRD8r è compatibile con il sistema di messa a terra TT e TN-S. La tensione di funzionamento massima in continuo in modalità differenziale (tra lafase e il neutro) è di 350 V AC. La tensione di funzionamento massima in continuo in modalità comune è 264VAC tra il neutro e la terra, ed è 350VAC tra la fase e la terra. Il livello di protezione per tensione Up nel tipo 2 è 1,5kV in modalità comune (L/PE o N/PE), ed è 1,2kV in modalità differenziale (L/N). Il livello di protezione per tensione Up nel tipo 3 è 1,4 kV in modalità comune (L/PE), 1,5kV in modalità comune (N/PE) e 1,4kV in modalità differenziale (L/N). La tensione di esercizio nominale Ue è230VAC +/- 10%. Il colore del prodotto è bianco (RAL9003). Le dimensioni sono (W) 72mm x (H) 94mm x (D) 75,9 mm. Il peso è 430 g. Il grado di protezione è IP20 e IP40 in un involucro modulare. La temperatura di funzionamento è compresa tra -25°C e +60°C.La temperatura di stoccaggio è compresa tra -40°C e +70°C. Questo prodotto è conforme alle norme IEC 61643-11 e IEC 61643-11.
