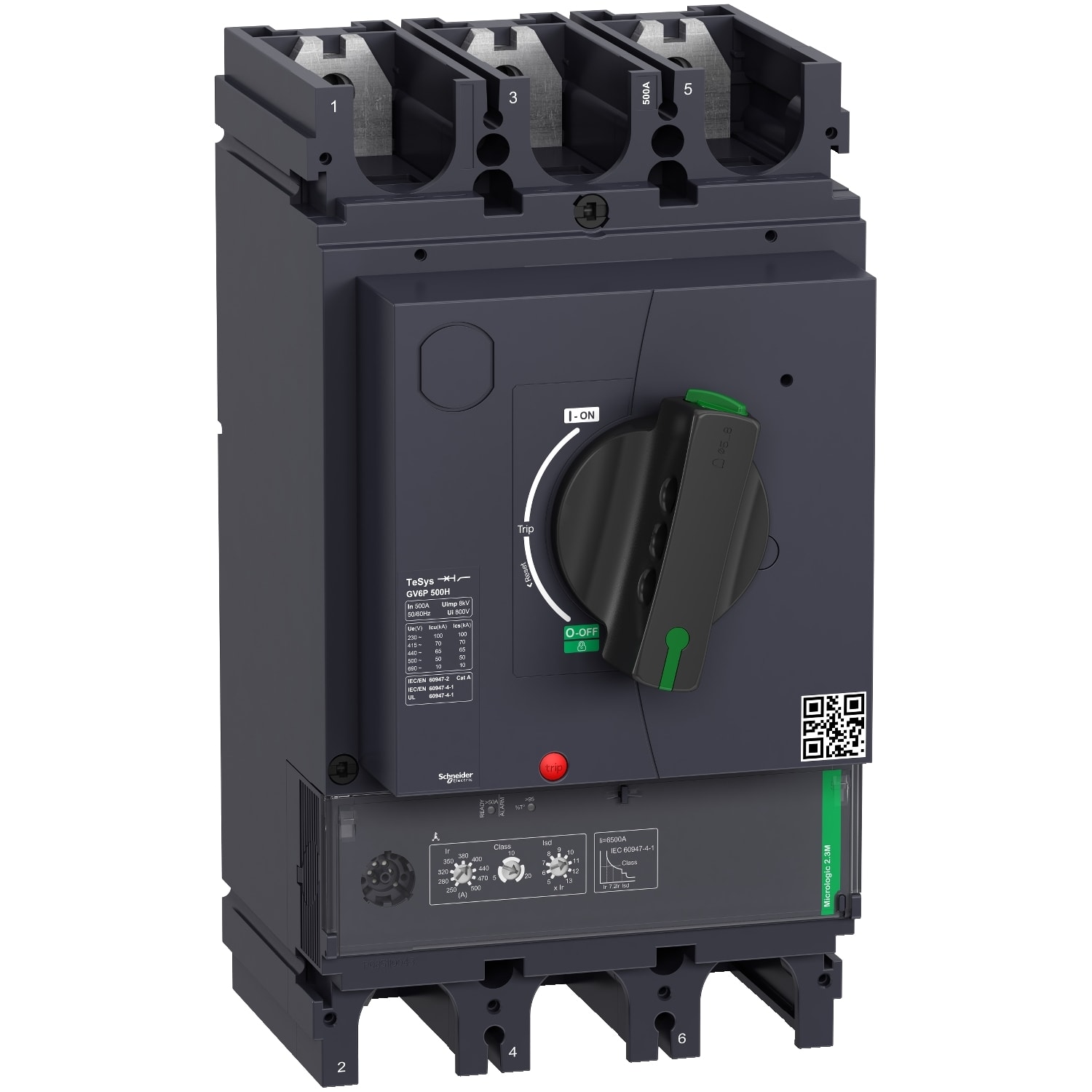

SCHNEIDER ELECTRIC - SNRGV6P500H INTMAGTERGV6 MANROT 250-500A 70KA - GV6P500H

Accedi per visualizzare prezzi e disponibilità

Caratteristiche principali

Intervallo di regolazione sganciatore di sovraccarico - 250...500 A
Intervallo di regolazione dell'attivatore di corto circuito non ritardato - 500...500 A
Con protezione da sovraccarico termico - sì
Sensibile a guasto di fase - sì
Tecnica di intervento - Termomagnetico

Confezione

1 PZ

Serie di prodotti

Industry

Vedi tutti i prodotti di questa serie

EAN

3606489915476

Codice prodotto

SNRGV6P500H

Cod. produttore

GV6P500H

Produttore

SNR

Intervallo di regolazione sganciatore di sovraccarico:

250...500 A

Intervallo di regolazione dell'attivatore di corto circuito non ritardato:

500...500 A

Con protezione da sovraccarico termico:

sì

Sensibile a guasto di fase:

sì

Tecnica di intervento:

Termomagnetico

Tensione d'esercizio nominale:

0...690 V

Corrente nominale permanente Iu:

500 A

Potenza d'esercizio nominale per AC-3, 230 V:

200 kW

Potenza d'esercizio nominale per AC-3, 400 V:

400 kW

Tipo di collegamento circuito elettrico principale:

Raccordo a vite

Tipologia di azionamento:

Manopola

Tipologia costruttiva dell'apparecchio:

Apparecchio completo nell'alloggiamento

Con interruttore ausiliario integrato:

Con sganciatore di minima tensione integrato:

Numero di poli:

Corrente limite nominale di disinserzione al corto circuito a 400 V, AC:

70 kA

Grado di protezione (IP):

IP40

Altezza:

255 mm

Larghezza:

140 mm

Profondità:

179 mm

Interruttore per motori TeSys GV, 3 poli (3P), 500 A/690 V, per la protezione dei motori a 3 fasi 200-250 kW a 400 V. Fornisce protezione magnetotermica e protezione aggiuntiva, capacità di interruzione Icu 70 kA, controllo Start-Stop tramite manovra rotativa, collegamento per sbarre o cavi con connettori (collegamento diretto dei cavi con connettori aggiuntivi). Protezione termica regolabile tramite quadranti con una corrente di impostazione Ir nell'intervallo 250-500A e una classe di intervento selezionabile 5, 10 o 20, protezione magnetica a 13 In. Le protezioni aggiuntive con pick-up fisso includono la protezione da ritardo di breve durata Isd a 13 Ir, la protezione da squilibrio di fase e da perdita. Mette a disposizione posizioni interne per ulteriori blocchi di contatto ausiliari (OF, SD) e sganciatori di tensione (MN, MX). Certificazione secondo diverse norme (IEC, UL, CSA, CCC, EAC, Marine).
