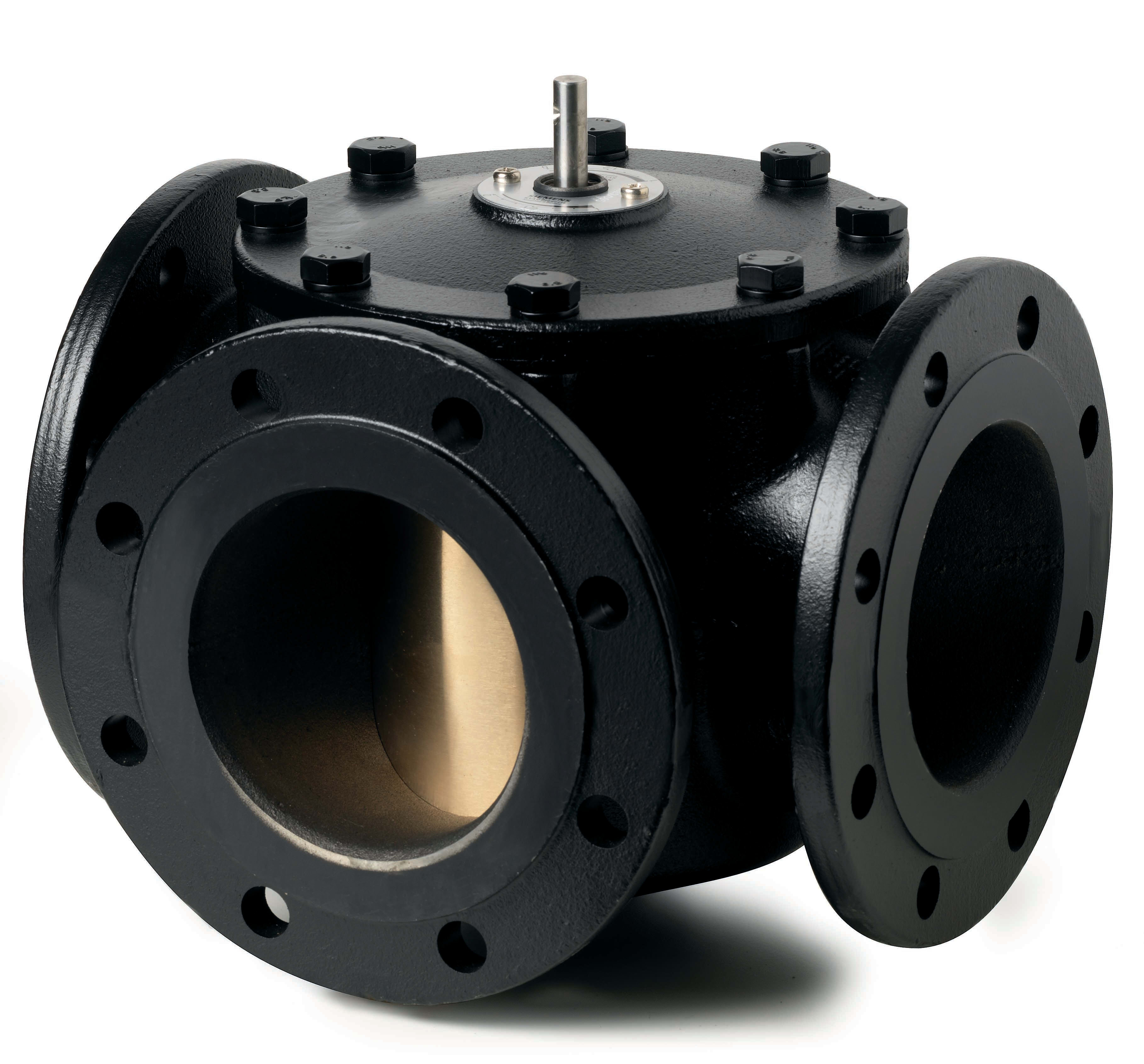

SIEMENS - BUILDING T - BCTBPZ:VBF21.80 VALVOLA 3 VIE A SETTORE DN80 - BPZ:VBF21.80

Materiale del corpo:

Gusseisen

Qualità del materiale:

Gusseisen EN-GJL-250 (GG 25)

Diametro nominale:

DN 80

Diametro esterno, tutti i collegamenti:

88.9 mm

Connessioni:

Flansch

Con collegamento accoppiamento 1:

nein

Con collegamento accoppiamento 2:

nein

Con collegamento accoppiamento 3:

no

Stadio di compressione articolo:

PN 6

Classe di compressione della flangia:

PN 6

Differenza di pressione massima in posizione aperta:

0.3 bar

Temperatura del fluido in esercizio continuo:

1...120 °C

Protezione della superficie:

Altro

Valore Kvs:

100

Perdita del KVS:

0.1 %

Curva caratteristica:

linear

Valore KVS per bypass:

100

Perdita del KVS per il bypass:

0.1 %

Curva caratteristica per bypass:

linear

Con pezzo a T per il collegamento a 4 vie:

no

Metodo di installazione, distributivo:

no

Lunghezza corsa:

90 mm

Lunghezza del collegamento 1:

115 mm

Lunghezza operativa del collegamento 1:

115 mm

Lunghezza del collegamento 2:

115 mm

Lunghezza operativa del collegamento 2:

115 mm

Lunghezza del collegamento 3:

115 mm

Lunghezza operativa del collegamento 3:

115 mm

Altezza dell'asse:

92 mm
