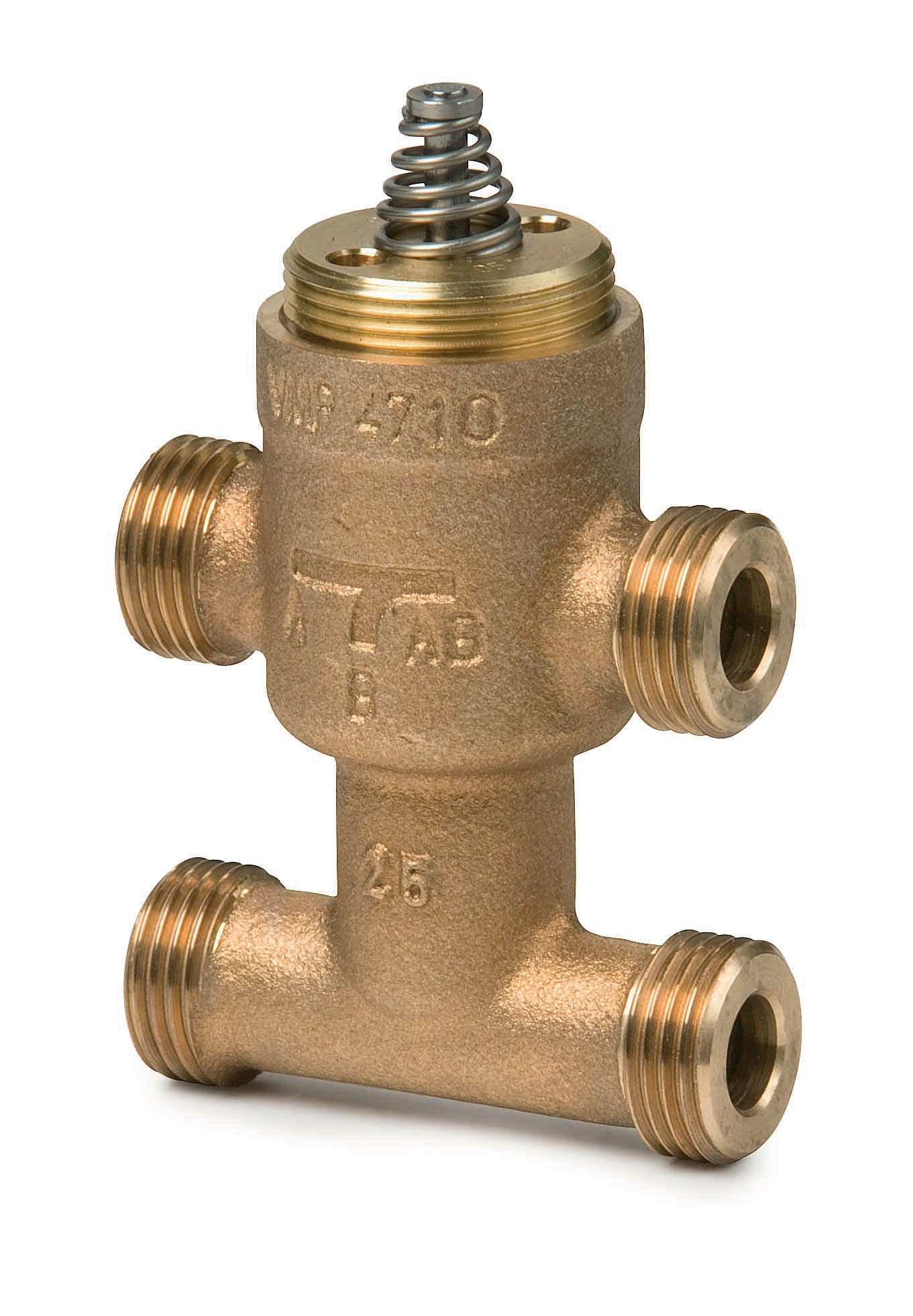

SIEMENS - BUILDING T - BCTBPZ:VMP47.10-0.4 VALVOLA 4 VIE SEDE/OTTURATORE DN 10 FIL. - BPZ:VMP47.10-0.4

Diametro nominale:

DN 10

Connessioni:

Außengewinde

Stadio di compressione articolo:

PN 16

Valore Kvs:

0.4

Classe di compressione della flangia:

PN 16

Qualità del materiale:

Altro

Differenza di pressione massima in posizione aperta:

4 bar

Materiale del corpo:

Bronze

Temperatura del fluido in esercizio continuo:

1...110 °C

Diametro esterno, tutti i collegamenti:

17.2 mm

Metodo di installazione, distributivo:

no

Perdita del KVS:

0.05 %

Valore KVS per bypass:

0.4

Con collegamento accoppiamento 1:

ja

Con collegamento accoppiamento 2:

ja

Perdita del KVS per il bypass:

0.05 %

Con collegamento accoppiamento 3:

ja

Con pezzo a T per il collegamento a 4 vie:

ja

Protezione della superficie:

unbehandelt

Lunghezza del collegamento 1:

30 mm

Altezza dell'asse:

46 mm

Lunghezza del collegamento 2:

30 mm

Lunghezza del collegamento 3:

30 mm

Rapporto di controllo (SVO):

50 %

Lunghezza corsa:

2.5 mm

Lunghezza operativa del collegamento 1:

30 mm

Lunghezza operativa del collegamento 2:

30 mm

Lunghezza operativa del collegamento 3:

30 mm
