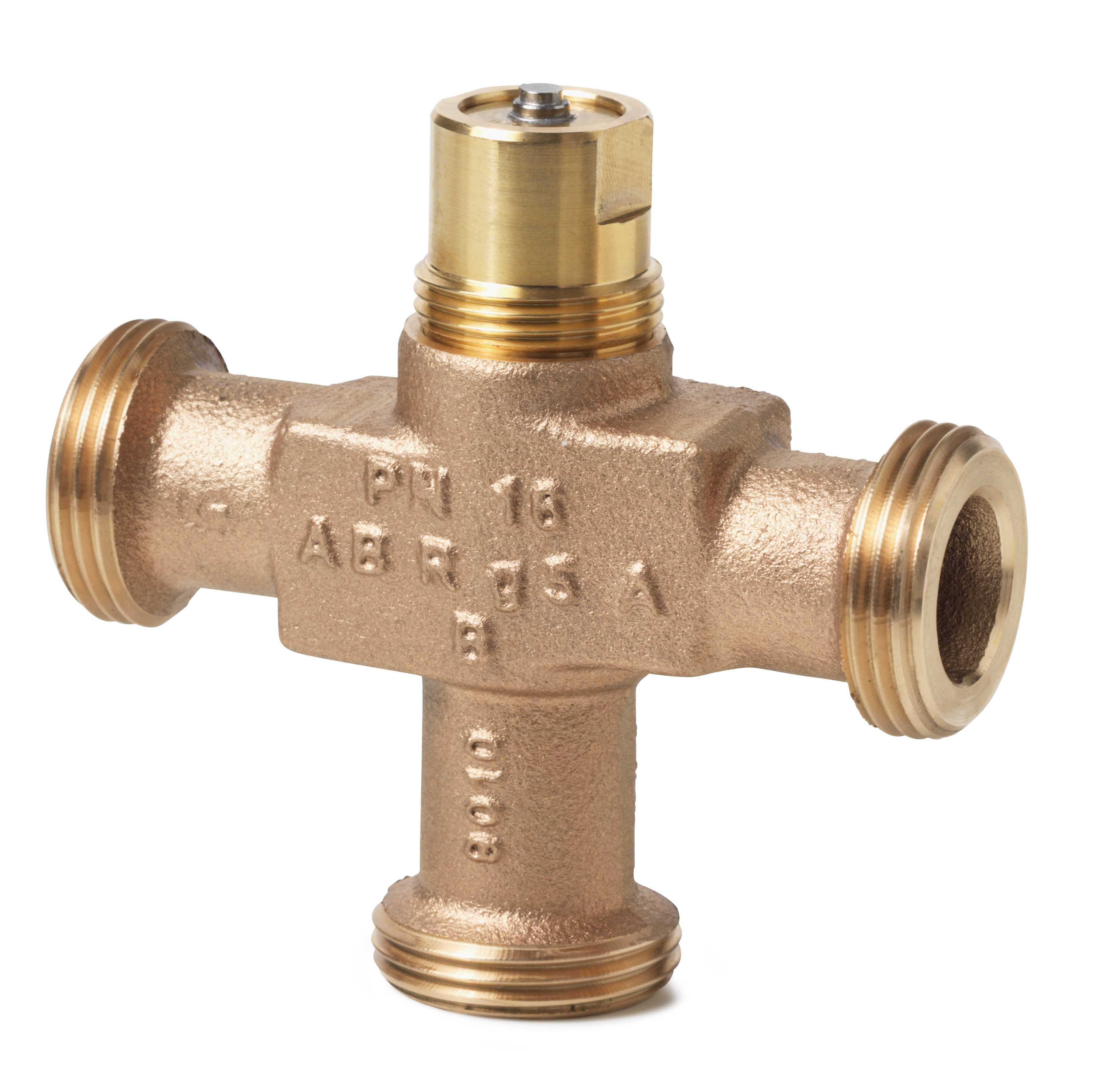

SIEMENS - BUILDING T - BCTBPZ:VXG44.15-1 VALVOLA 3 VIE SEDE/OTTURATORE DN15 PN16 - BPZ:VXG44.15-1

Diametro nominale:

DN 15

Connessioni:

Außengewinde

Stadio di compressione articolo:

PN 16

Valore Kvs:

1

Classe di compressione della flangia:

PN 16

Qualità del materiale:

Bronze (Rg 5)

Differenza di pressione massima in posizione aperta:

4 bar

Materiale del corpo:

Bronze

Temperatura del fluido in esercizio continuo:

1...120 °C

Diametro esterno, tutti i collegamenti:

21.3 mm

Metodo di installazione, distributivo:

no

Perdita del KVS:

0.02 %

Valore KVS per bypass:

1

Con collegamento accoppiamento 1:

ja

Con collegamento accoppiamento 2:

ja

Perdita del KVS per il bypass:

0.02 %

Con collegamento accoppiamento 3:

ja

Con pezzo a T per il collegamento a 4 vie:

no

Protezione della superficie:

unbehandelt

Lunghezza del collegamento 1:

50 mm

Altezza dell'asse:

45 mm

Lunghezza del collegamento 2:

50 mm

Lunghezza del collegamento 3:

58 mm

Rapporto di controllo (SVO):

50 %

Lunghezza corsa:

5.5 mm

Lunghezza operativa del collegamento 1:

50 mm

Lunghezza operativa del collegamento 2:

50 mm

Lunghezza operativa del collegamento 3:

58 mm
