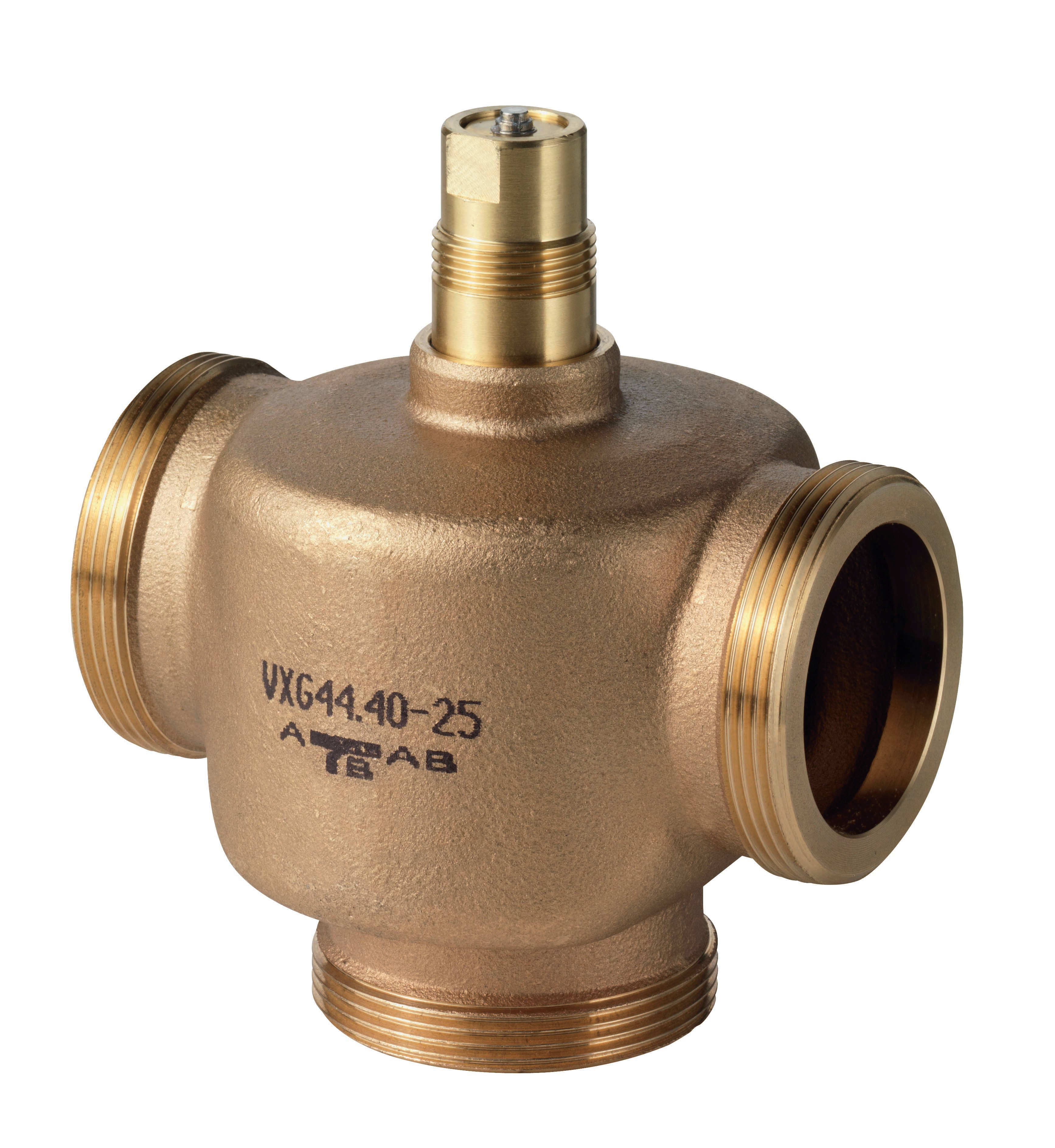

SIEMENS - BUILDING T - BCTBPZ:VXG44.40-25 VALVOLA 3 VIE SEDE/OTTURATORE DN40 PN16 - BPZ:VXG44.40-25

Diametro nominale:

DN 40

Connessioni:

Filettatura esterna

Stadio di compressione articolo:

PN 16

Valore Kvs:

25

Classe di compressione della flangia:

PN 16

Qualità del materiale:

Bronzo (Rg 5)

Differenza di pressione massima in posizione aperta:

1.25 bar

Materiale del corpo:

Bronzo

Temperatura del fluido in esercizio continuo:

1...120 °C

Diametro esterno, tutti i collegamenti:

40 mm

Curva caratteristica:

linear

Metodo di installazione, distributivo:

no

Perdita del KVS:

0.02 %

Valore KVS per bypass:

25

Curva caratteristica per bypass:

linear

Con collegamento accoppiamento 1:

sì

Con collegamento accoppiamento 2:

sì

Perdita del KVS per il bypass:

0.02 %

Con collegamento accoppiamento 3:

sì

Con pezzo a T per il collegamento a 4 vie:

no

Protezione della superficie:

Non trattato

Lunghezza del collegamento 1:

65 mm

Altezza dell'asse:

80.5 mm

Lunghezza del collegamento 2:

65 mm

Lunghezza del collegamento 3:

76 mm

Rapporto di controllo (SVO):

100 %

Lunghezza corsa:

5.5 mm

Lunghezza operativa del collegamento 1:

65 mm

Lunghezza operativa del collegamento 2:

65 mm

Lunghezza operativa del collegamento 3:

76 mm
