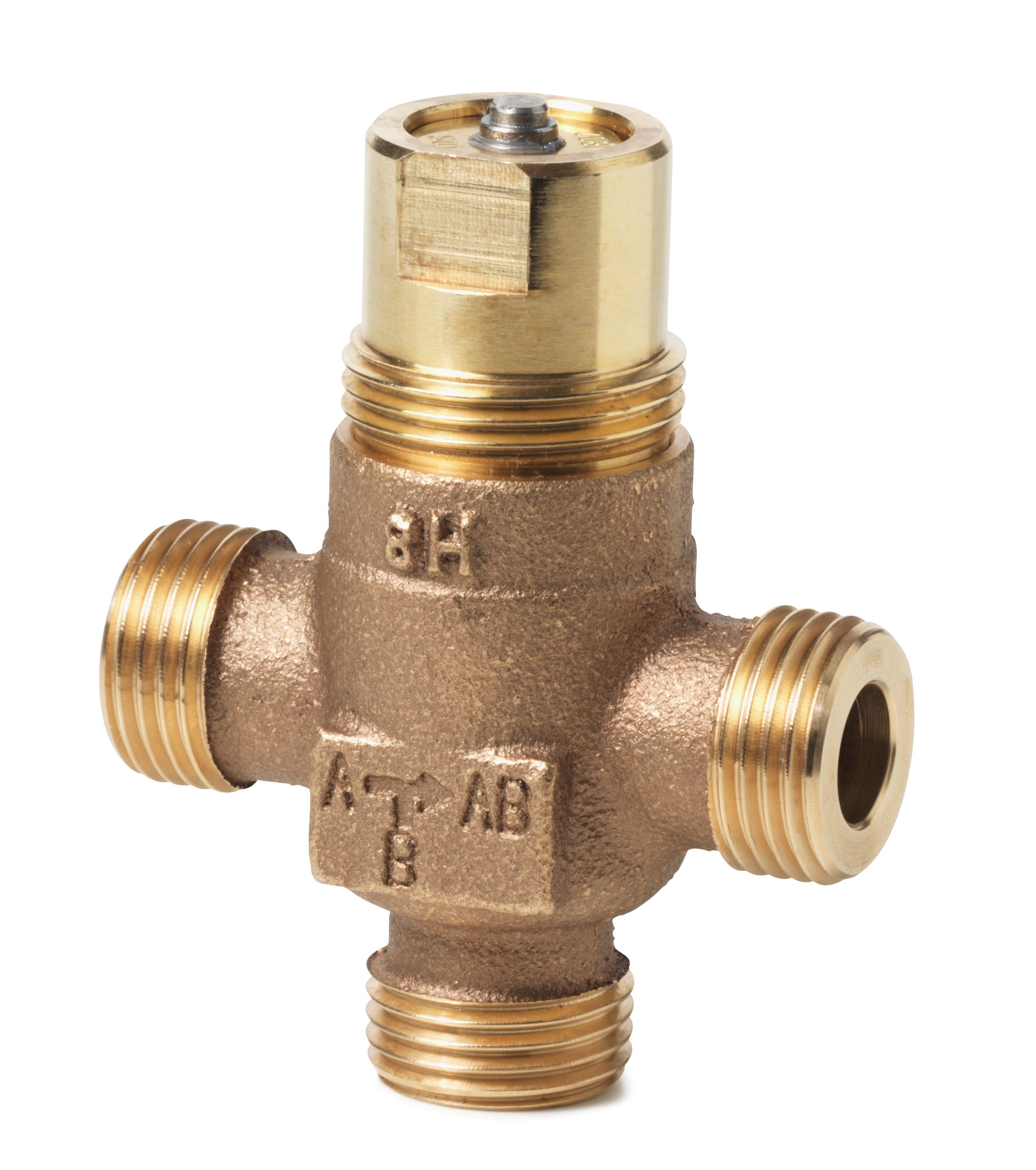

SIEMENS - BUILDING T - BCTBPZ:VXP45.10-0.4 VALVOLA 3 VIE SEDE/OTTURATORE DN10 PN16 - BPZ:VXP45.10-0.4

Diametro nominale:

Altro

Connessioni:

Filettatura esterna

Stadio di compressione articolo:

PN 16

Valore Kvs:

0.4

Classe di compressione della flangia:

PN 16

Qualità del materiale:

Bronzo (Rg 5)

Differenza di pressione massima in posizione aperta:

4 bar

Materiale del corpo:

Ottone

Temperatura del fluido in esercizio continuo:

1...110 °C

Diametro esterno, tutti i collegamenti:

10 mm

Curva caratteristica:

gleichprozentig

Metodo di installazione, distributivo:

no

Perdita del KVS:

0.02 %

Valore KVS per bypass:

0.4

Curva caratteristica per bypass:

linear

Con collegamento accoppiamento 1:

sì

Con collegamento accoppiamento 2:

sì

Perdita del KVS per il bypass:

0.02 %

Con collegamento accoppiamento 3:

sì

Con pezzo a T per il collegamento a 4 vie:

no

Protezione della superficie:

Non trattato

Lunghezza del collegamento 1:

30 mm

Altezza dell'asse:

45 mm

Lunghezza del collegamento 2:

30 mm

Lunghezza del collegamento 3:

30 mm

Rapporto di controllo (SVO):

50 %

Lunghezza corsa:

5.5 mm

Lunghezza operativa del collegamento 1:

30 mm

Lunghezza operativa del collegamento 2:

30 mm

Lunghezza operativa del collegamento 3:

30 mm
