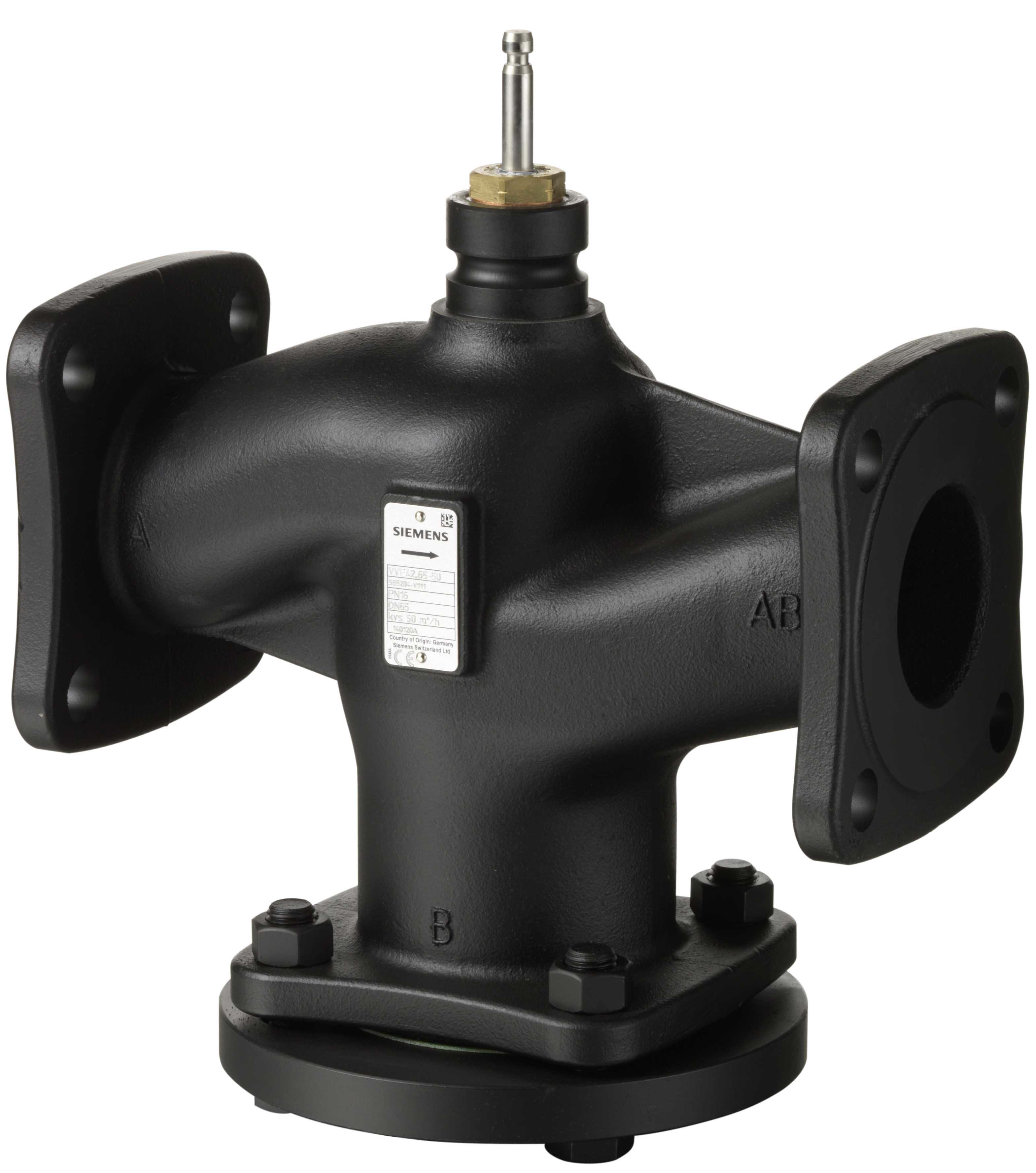

SIEMENS - BUILDING T - BCTS55204-V110 VVF42.50-40 VALV.2-VIE, PN16, DN50, KVS4 - S55204-V110

Diametro nominale del collegamento 1:

DN 50

Collegamento 1:

Flansch

Materiale del corpo:

Gusseisen

Stadio di compressione articolo:

PN 16

Protezione della superficie:

Altro

Qualità del materiale:

Gusseisen EN-GJL-250 (GG 25)

Collegamento 2:

Flansch

Con collegamento accoppiamento 1:

nein

Valore Kvs:

40

Diametro esterno collegamento 1:

60.3 mm

Classe di compressione della flangia:

PN 16

Diametro nominale del collegamento 2:

DN 50

Con collegamento accoppiamento 2:

nein

Con punto di misura del flusso:

no

Diametro esterno collegamento 2:

60.3 mm

Controllo del flusso automatico:

no

Differenza di pressione massima in posizione aperta:

4 bar

Perdita del KVS:

0.02 %

Lunghezza corsa:

20 mm

Lunghezza del collegamento 1:

115 mm

Rapporto di controllo (SVO):

100 %

Lunghezza del collegamento 2:

115 mm

Altezza dell'asse:

146.5 mm

Lunghezza operativa del collegamento 1:

115 mm

Lunghezza operativa del collegamento 2:

115 mm

Temperatura del fluido in esercizio continuo:

-10...150 °C
