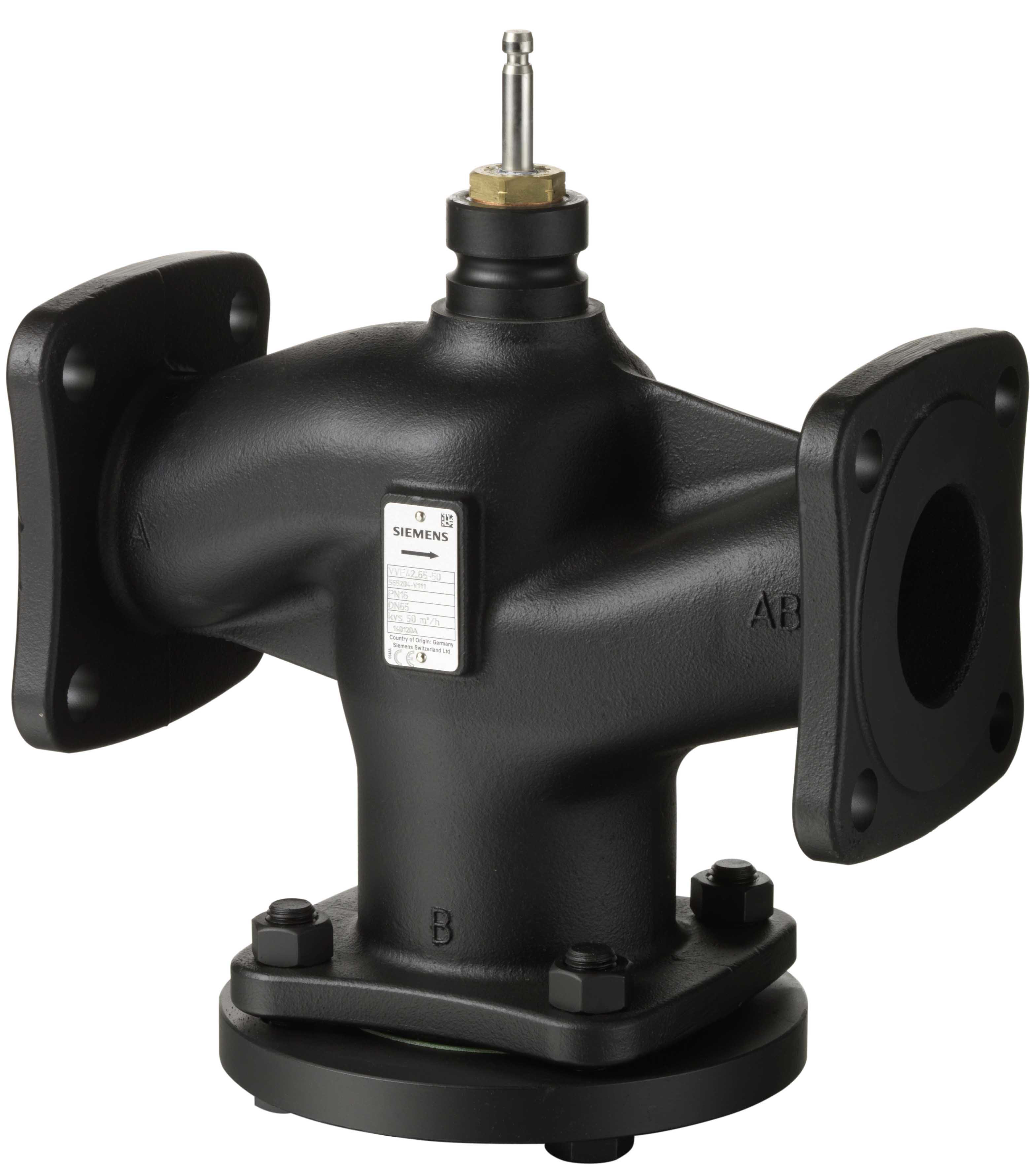

SIEMENS - BUILDING T - BCTS55204-V113 VVF42.80-80 VALV.2-VIE, PN16, DN80, KVS8 - S55204-V113

Materiale del corpo:

Gusseisen

Qualità del materiale:

Gusseisen EN-GJL-250 (GG 25)

Diametro nominale del collegamento 1:

DN 80

Diametro esterno collegamento 1:

88.9 mm

Collegamento 1:

Flansch

Con collegamento accoppiamento 1:

nein

Diametro nominale del collegamento 2:

DN 80

Diametro esterno collegamento 2:

88.9 mm

Collegamento 2:

Flansch

Con collegamento accoppiamento 2:

nein

Stadio di compressione articolo:

PN 16

Classe di compressione della flangia:

PN 16

Differenza di pressione massima in posizione aperta:

4 bar

Temperatura del fluido in esercizio continuo:

-10...150 °C

Protezione della superficie:

Altro

Valore Kvs:

80

Perdita del KVS:

0.02 %

Controllo del flusso automatico:

no

Con punto di misura del flusso:

no

Rapporto di controllo (SVO):

100 %

Lunghezza corsa:

20 mm

Lunghezza del collegamento 1:

155 mm

Lunghezza operativa del collegamento 1:

155 mm

Lunghezza del collegamento 2:

155 mm

Lunghezza operativa del collegamento 2:

155 mm

Altezza dell'asse:

171.5 mm
