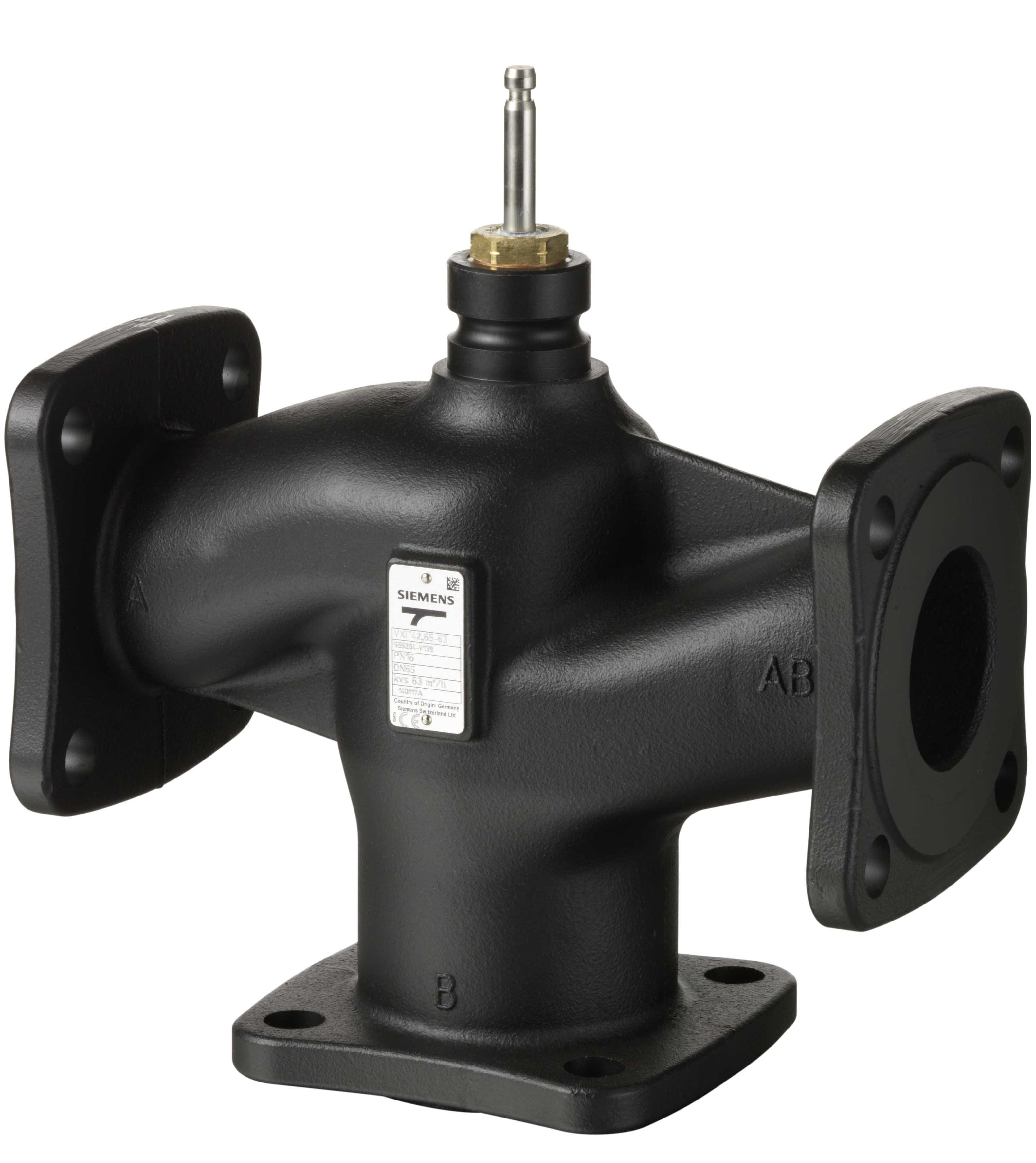

SIEMENS - BUILDING T - BCTS55204-V130 VXF42.20-6.3 VALV.3VIE, PN16, DN20, KVS6 - S55204-V130

Materiale del corpo:

Gusseisen

Qualità del materiale:

Gusseisen EN-GJL-250 (GG 25)

Diametro nominale:

DN 20

Diametro esterno, tutti i collegamenti:

26.9 mm

Connessioni:

Flansch

Con collegamento accoppiamento 1:

nein

Con collegamento accoppiamento 2:

nein

Con collegamento accoppiamento 3:

no

Stadio di compressione articolo:

PN 16

Classe di compressione della flangia:

PN 16

Differenza di pressione massima in posizione aperta:

4 bar

Temperatura del fluido in esercizio continuo:

-10...150 °C

Protezione della superficie:

Altro

Valore Kvs:

6.3

Perdita del KVS:

0.02 %

Valore KVS per bypass:

6.3

Perdita del KVS per il bypass:

2 %

Con pezzo a T per il collegamento a 4 vie:

no

Metodo di installazione, distributivo:

ja

Rapporto di controllo (SVO):

50 %

Lunghezza corsa:

20 mm

Lunghezza del collegamento 1:

75 mm

Lunghezza operativa del collegamento 1:

75 mm

Lunghezza del collegamento 2:

75 mm

Lunghezza operativa del collegamento 2:

75 mm

Lunghezza del collegamento 3:

75 mm

Lunghezza operativa del collegamento 3:

75 mm

Altezza dell'asse:

133.5 mm
