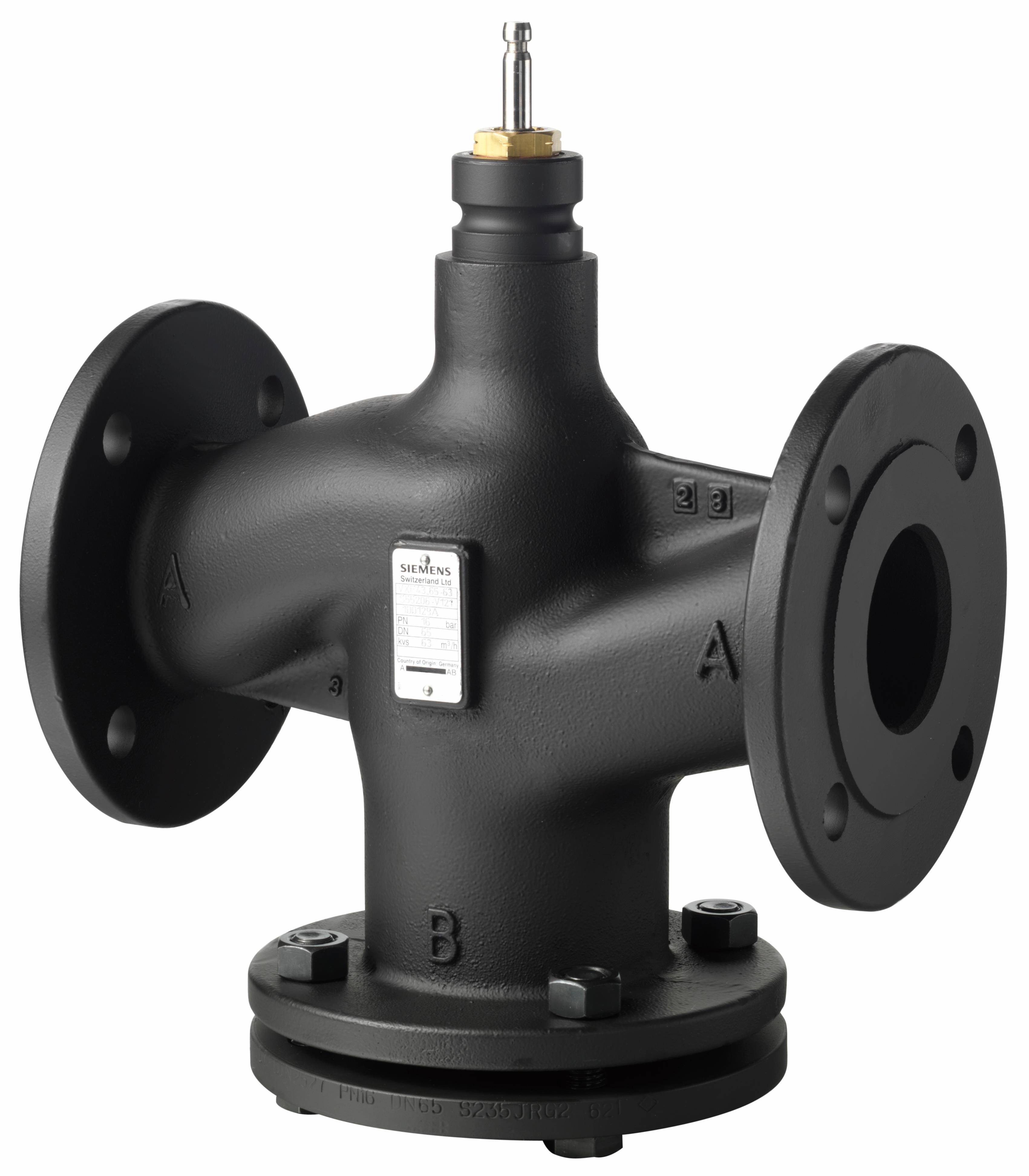

SIEMENS - BUILDING T - BCTS55208-V128 VVF53.50-40 VALV.2-VIE ST./OTT. DN50,PN2 - S55208-V128

Diametro nominale del collegamento 1:

DN 50

Collegamento 1:

Altro

Materiale del corpo:

Ghisa

Stadio di compressione articolo:

PN 25

Protezione della superficie:

Altro

Qualità del materiale:

Ghisa EN-GJL-250 (GG 25)

Collegamento 2:

Flangia

Con collegamento accoppiamento 1:

no

Valore Kvs:

40

Diametro esterno collegamento 1:

50 mm

Classe di compressione della flangia:

PN 25

Diametro nominale del collegamento 2:

DN 50

Con collegamento accoppiamento 2:

no

Con punto di misura del flusso:

no

Diametro esterno collegamento 2:

50 mm

Curva caratteristica:

gleichprozentig

Controllo del flusso automatico:

no

Differenza di pressione massima in posizione aperta:

12 bar

Perdita del KVS:

0.01 %

Lunghezza corsa:

20 mm

Lunghezza del collegamento 1:

115 mm

Rapporto di controllo (SVO):

100 %

Lunghezza del collegamento 2:

115 mm

Altezza dell'asse:

196.5 mm

Lunghezza operativa del collegamento 1:

115 mm

Lunghezza operativa del collegamento 2:

115 mm

Temperatura del fluido in esercizio continuo:

-20...220 °C
