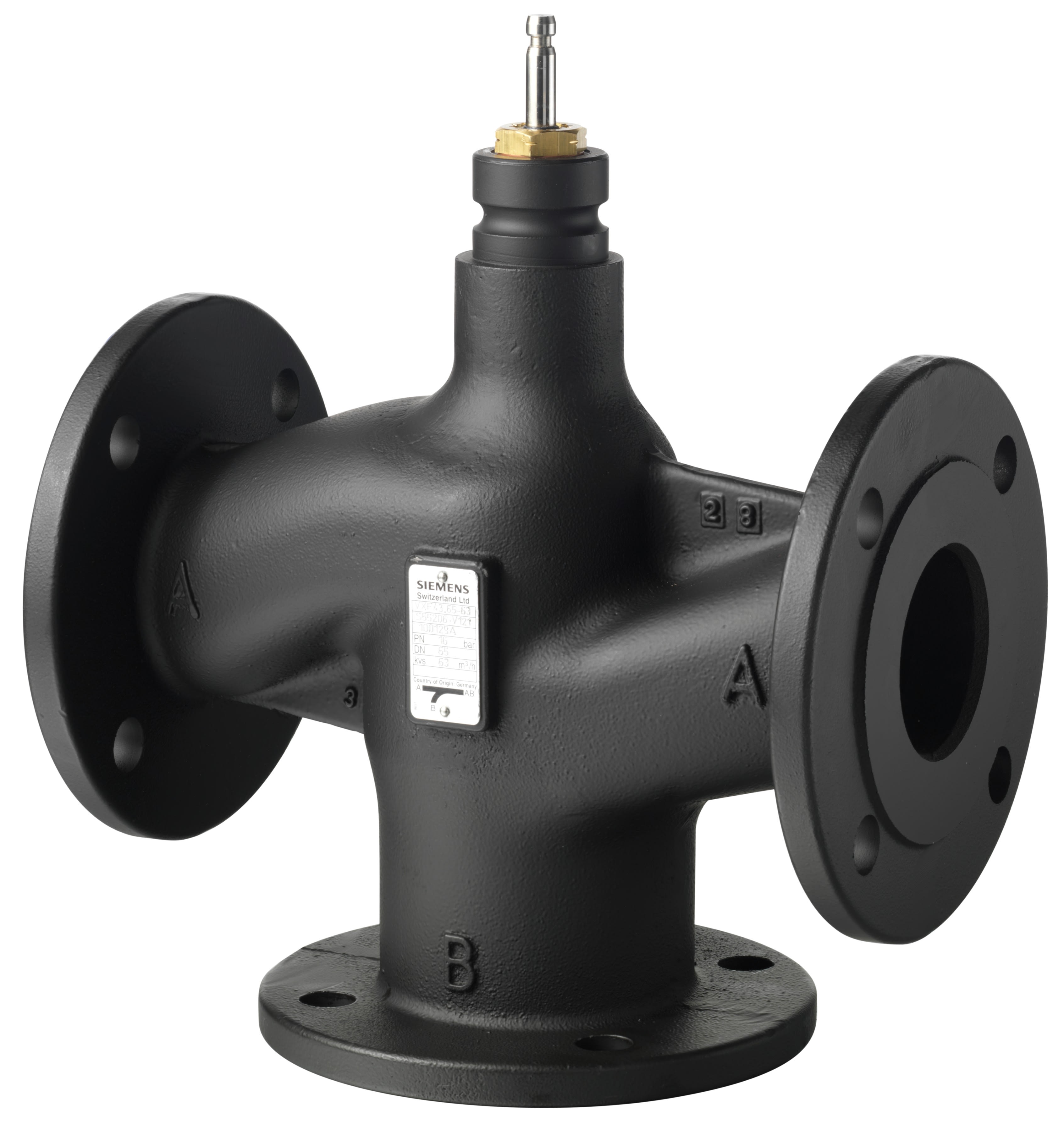

SIEMENS - BUILDING T - BCTS55208-V152 VXF53.50-40 VALV.3VIE ST./OTT. DN50,PN25 - S55208-V152

Diametro nominale:

DN 50

Connessioni:

Flangia

Stadio di compressione articolo:

PN 25

Valore Kvs:

40

Classe di compressione della flangia:

PN 25

Qualità del materiale:

Ghisa EN-GJS-400-18 (GGG 40.3)

Differenza di pressione massima in posizione aperta:

11.5 bar

Materiale del corpo:

Altro

Temperatura del fluido in esercizio continuo:

-20...220 °C

Diametro esterno, tutti i collegamenti:

50 mm

Curva caratteristica:

gleichprozentig

Metodo di installazione, distributivo:

sì

Perdita del KVS:

0.01 %

Valore KVS per bypass:

40

Curva caratteristica per bypass:

linear

Con collegamento accoppiamento 1:

no

Con collegamento accoppiamento 2:

no

Perdita del KVS per il bypass:

2 %

Con collegamento accoppiamento 3:

no

Con pezzo a T per il collegamento a 4 vie:

no

Protezione della superficie:

Altro

Lunghezza del collegamento 1:

115 mm

Altezza dell'asse:

196.5 mm

Lunghezza del collegamento 2:

115 mm

Lunghezza del collegamento 3:

115 mm

Rapporto di controllo (SVO):

100 %

Lunghezza corsa:

20 mm

Lunghezza operativa del collegamento 1:

115 mm

Lunghezza operativa del collegamento 2:

115 mm

Lunghezza operativa del collegamento 3:

115 mm
