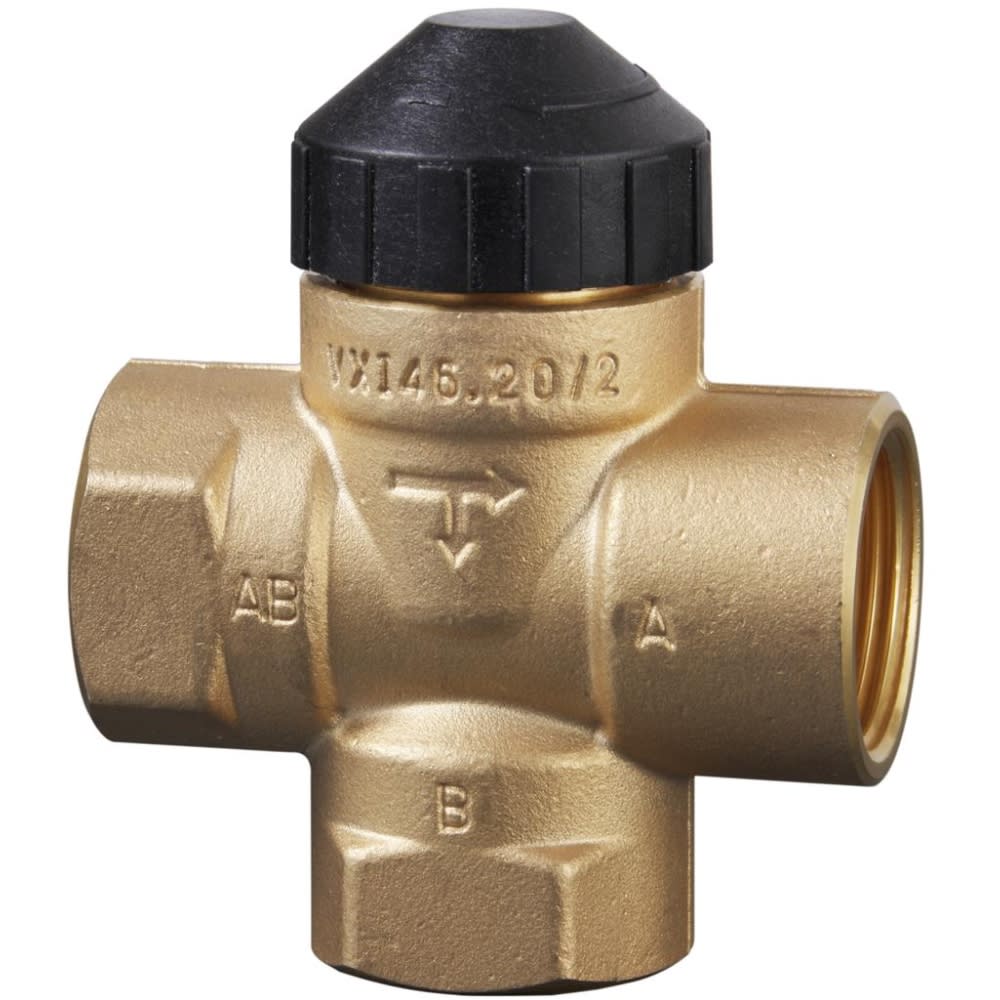

SIEMENS - BUILDING T - BCTS55249-V110 VXI46.20/2 VALV. 3-VIE DN20 PN16 FIL. - S55249-V110

Diametro nominale:

DN20

Connessioni:

Filettatura interna

Stadio di compressione articolo:

PN 16

Valore Kvs:

3.5

Classe di compressione della flangia:

PN 16

Qualità del materiale:

Altro

Differenza di pressione massima in posizione aperta:

3 bar

Materiale del corpo:

Ottone

Diametro esterno, tutti i collegamenti:

20 mm

Metodo di installazione, distributivo:

sì

Perdita del KVS:

0.05 %

Valore KVS per bypass:

2.5

Con collegamento accoppiamento 1:

no

Con collegamento accoppiamento 2:

no

Perdita del KVS per il bypass:

5 %

Con collegamento accoppiamento 3:

no

Con pezzo a T per il collegamento a 4 vie:

no

Protezione della superficie:

Non trattato

Lunghezza del collegamento 1:

32.5 mm

Altezza dell'asse:

45.2 mm

Lunghezza del collegamento 2:

32.5 mm

Lunghezza del collegamento 3:

32.5 mm

Lunghezza corsa:

2.5 mm

Lunghezza operativa del collegamento 1:

32.5 mm

Lunghezza operativa del collegamento 2:

32.5 mm

Lunghezza operativa del collegamento 3:

32.5 mm
