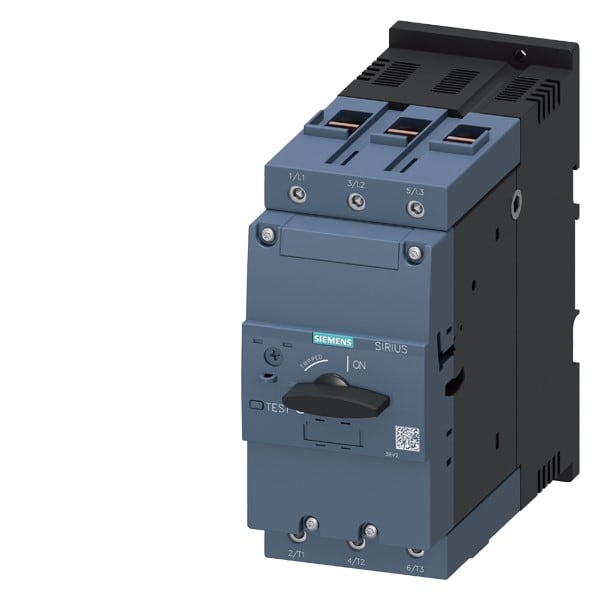

SIEMENS - SIE3RV20424MA10 INTAUT.S3 80-100A 100KA VT CL.10 - 3RV20424MA10

Accedi per visualizzare prezzi e disponibilità

Caratteristiche principali

Intervallo di regolazione sganciatore di sovraccarico - 80...100 A
Tecnica di intervento - Magnetico
Tipo di collegamento circuito elettrico principale - Raccordo a vite
Intervallo di regolazione dell'attivatore di corto circuito non ritardato - 1300...1300 A
Numero di poli - 3

Confezione

1 PZ

Classificazione green

Impronta di carbonio del prodotto

283 Kg CO₂-eq

Dichiarazione del fornitore

EAN

4047621014241

Codice prodotto

SIE3RV20424MA10

Cod. produttore

3RV20424MA10

Produttore

SIE

Intervallo di regolazione sganciatore di sovraccarico:

80...100 A

Tecnica di intervento:

Magnetico

Tipo di collegamento circuito elettrico principale:

Raccordo a vite

Intervallo di regolazione dell'attivatore di corto circuito non ritardato:

1300...1300 A

Numero di poli:

Tensione d'esercizio nominale:

690...690 V

Corrente nominale permanente Iu:

100 A

Tipologia costruttiva dell'apparecchio:

Apparecchio da incasso, tecnica a installazione fissa

Con protezione da sovraccarico termico:

sì

Sensibile a guasto di fase:

sì

Tipologia di azionamento:

Altro

Potenza d'esercizio nominale per AC-3, 230 V:

30 kW

Grado di protezione (IP):

IP20

Potenza d'esercizio nominale per AC-3, 400 V:

45 kW

Larghezza:

70 mm

Con interruttore ausiliario integrato:

Profondità:

176 mm

Con sganciatore di minima tensione integrato:

Corrente limite nominale di disinserzione al corto circuito a 400 V, AC:

100 kA

Altezza:

165 mm

Potenza dissipata:

44 W

Interruttore automatico grandezza costruttiva S3

Il SIRIUS 3RV2 è progettato per la protezione del motore, garantendo disinserzione sicura in caso di cortocircuito e protezione da sovraccarico.

Dettagli tecnici:

CLASS 10 sganciatore A 80...100 A
sganciatore N 1300 A
morsetto a vite
potere di interruzione elevato 100 kA
omologazioni internazionali (ad es. IEC e UL/CSA)
esecuzioni per applicazioni in aree a rischio di esplosione (ATEX o IEC Ex)
varianti di apparecchio per la protezione motore (anche con funzione di relè di sovraccarico)
disponibile con morsetti a vite o a molla
accessori uniformemente adatti per tutte le grandezze costruttive
riduzione notevole del cablaggio del circuito principale
sostituisce la comprovata serie costruttiva 3RV1
