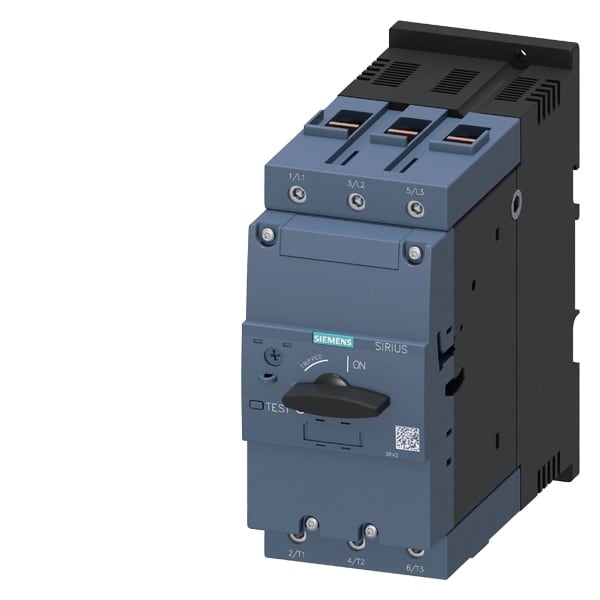

SIEMENS - SIE3RV20424YB10 INTAUT.S3 75-93A 100KA VT.CL.20 - 3RV20424YB10
Accedi per visualizzare prezzi e disponibilità
Caratteristiche principali
Intervallo di regolazione sganciatore di sovraccarico - 75...93 A
Tecnica di intervento - Magnetico
Tipo di collegamento circuito elettrico principale - Raccordo a vite
Intervallo di regolazione dell'attivatore di corto circuito non ritardato - 1300...1300 A
Numero di poli - 3
Confezione
1 PZ
Classificazione green
Impronta di carbonio del prodotto
283 Kg CO₂-eq
EAN
4047621014296
Codice prodotto
SIE3RV20424YB10
Cod. produttore
3RV20424YB10
Produttore
SIE
Intervallo di regolazione sganciatore di sovraccarico:
75...93 A
Tecnica di intervento:
Magnetico
Tipo di collegamento circuito elettrico principale:
Raccordo a vite
Intervallo di regolazione dell'attivatore di corto circuito non ritardato:
1300...1300 A
Numero di poli:
3
Tensione d'esercizio nominale:
690...690 V
Corrente nominale permanente Iu:
93 A
Tipologia costruttiva dell'apparecchio:
Apparecchio da incasso, tecnica a installazione fissa
Con protezione da sovraccarico termico:
sì
Sensibile a guasto di fase:
sì
Tipologia di azionamento:
Altro
Potenza d'esercizio nominale per AC-3, 230 V:
22 kW
Grado di protezione (IP):
IP20
Potenza d'esercizio nominale per AC-3, 400 V:
45 kW
Larghezza:
70 mm
Con interruttore ausiliario integrato:
no
Profondità:
176 mm
Con sganciatore di minima tensione integrato:
no
Corrente limite nominale di disinserzione al corto circuito a 400 V, AC:
100 kA
Altezza:
165 mm
Potenza dissipata:
39 W
Interruttore automatico grandezza costruttiva S3
Interruttore automatico per protezione motore con elevate prestazioni e ampia gamma di applicazioni.
Dettagli tecnici:
- CLASS 20 sganciatore A 75...93 A
- sganciatore N 1300 A
- morsetto a vite
- potere di interruzione elevato 100 kA
- interruttore automatico SIRIUS 3RV2
- omologazioni internazionali (ad es. IEC e UL/CSA)
- esecuzioni per applicazioni in areea rischio di esplosione (ATEX o IEC Ex)
- varianti di apparecchio per la protezione motore
- protezione impianto
- protezione da cortocircuito di avviatori combinati
- protezione trasformatore
- funzione di relè di sovraccarico
- disponibile con morsetti a vite o a molla
- blocco di contatti ausiliari incorporato
- sistema di alimentazione SIRIUS 3RV29
- interruttori automatici 3RV2 sostituiscono la serie 3RV1
Vantaggi per il cliente:
- disinserzione sicura in caso di cortocircuito
- protezione da sovraccarico degli utilizzatori e dell'impianto
- separazione sicura dell'impianto dalla rete
- bassa dispersione termica ottimizzata per impieghi in partenze
- compatibile con motori IE3/IE4
- circuito principale con ridotto cablaggio
- sistema modulare SIRIUS semplice ed efficiente
