SIEMENS - SIE3VA20105JP320AA0 INT.AUT.3VA 100A 3P 55KA ETU5 LSI L/T - 3VA20105JP320AA0
Accedi per visualizzare prezzi e disponibilità
Caratteristiche principali
Corrente nominale permanente Iu - 100 A
Corrente limite nominale di disinserzione al corto circuito a 400 V, 50 Hz - 55 kA
Numero di poli - 3
Intervallo di regolazione sganciatore di sovraccarico - 40...100 A
Tipologia costruttiva dell'apparecchio - Apparecchio da incasso, tecnica a installazione fissa
Confezione
1 PZ
Classificazione green
Impronta di carbonio del prodotto
62 Kg CO₂-eq
EAN
4042948801536
Codice prodotto
SIE3VA20105JP320AA0
Cod. produttore
3VA20105JP320AA0
Produttore
SIE
Corrente nominale permanente Iu:
100 A
Corrente limite nominale di disinserzione al corto circuito a 400 V, 50 Hz:
55 kA
Numero di poli:
3
Intervallo di regolazione sganciatore di sovraccarico:
40...100 A
Tipologia costruttiva dell'apparecchio:
Apparecchio da incasso, tecnica a installazione fissa
Tipo di collegamento circuito elettrico principale:
Raccordo a vite
Tensione nominale:
690...690 V
Intervallo di regolazione dell'attivatore di corto circuito con ritardo breve:
60...1000 A
Intervallo di regolazione dell'attivatore di corto circuito non ritardato:
150...1200 A
Protezione dalle dispersioni a terra integrata:
no
Adatto per montaggio su guida a cappello:
no
Montaggio su guida a DIN opzionale:
no
Numero di contatti ausiliari, normalmente chiusi:
0
Numero di contatti ausiliari, normalmente aperto:
0
Numero di contatti ausiliari, di scambio:
0
Segnalatore di intervento presente:
no
Con sganciatore di minima tensione integrato:
no
Posizione del collegamento per circuito elettrico principale:
Davanti
Tipologia di azionamento:
Levetta singola
Apparecchio completo con unità di sicurezza:
sì
Azionamento a motore integrato:
no
Azionamento a motore opzionale:
sì
Grado di protezione (IP):
IP40
Potenza dissipata:
13.5 W

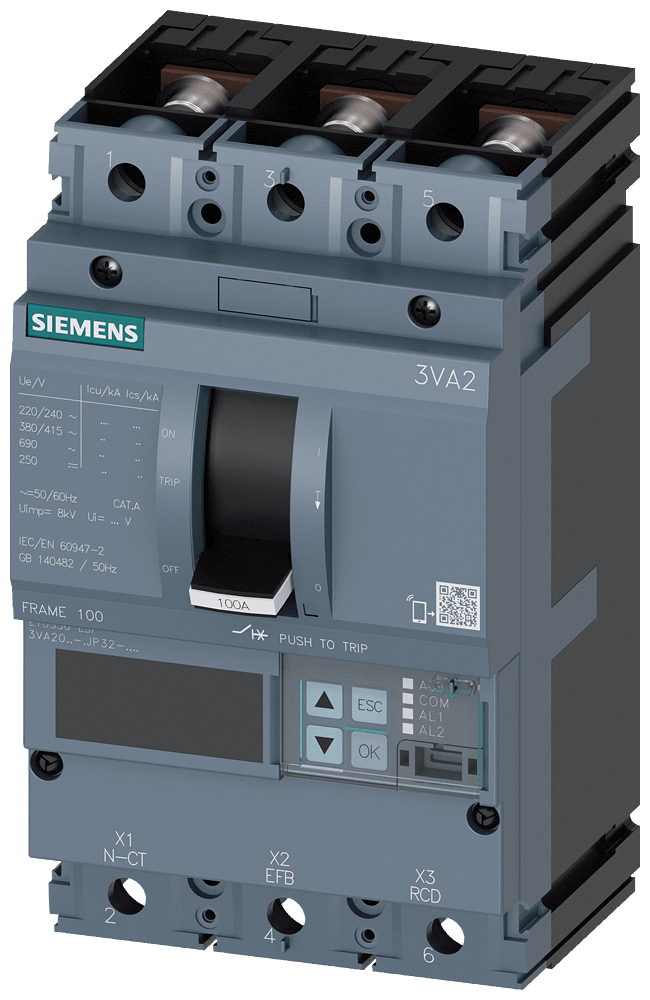

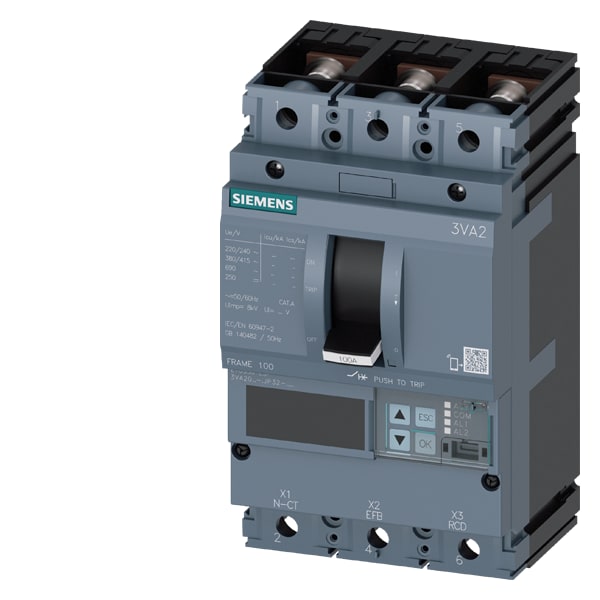

Interruttore automatico 3VA2
Interruttore automatico scatolato SENTRON 3VA2 per una protezione impianto efficace grazie alla disinserzione sicura in caso di sovraccarico e cortocircuito.
Dettagli tecnici:
- IEC frame 100
- Classe del potere di interruzione M Icu=55kA con 415V a 3 poli

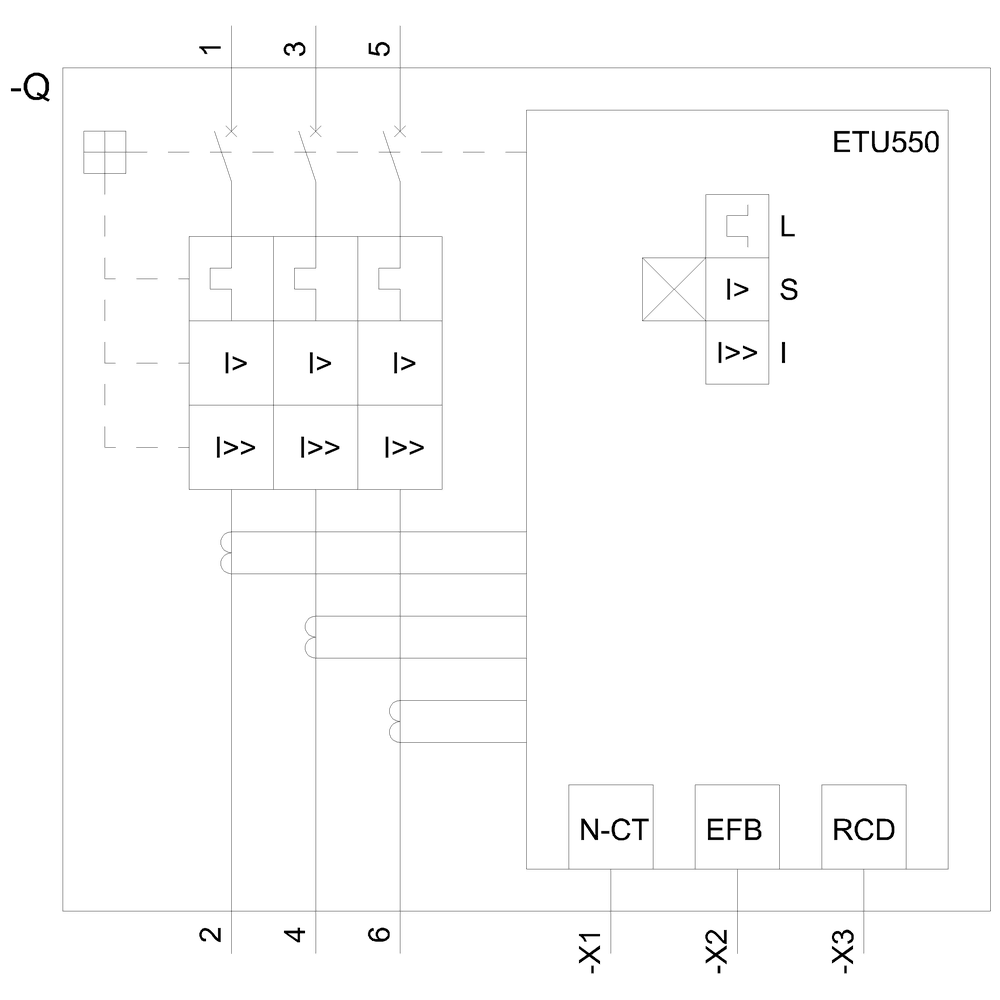

- Protezione impianto ETU550
- LSI
- In=100A protezione da sovraccarico Ir=40A...100A
- Protezione da cortocircuito Isd=0,6..10x In
- Ii=1,5..12x In
- Protezione del conduttore di neutro opzionale con (esterno) trasformatore di corrente
- Fino al 160%
- Attacchi piatti a vite
Vantaggi per il cliente:
- Standard di riferimento per quanto riguarda flessibilità e varietà di elementi modulari con ingombro ridotto.

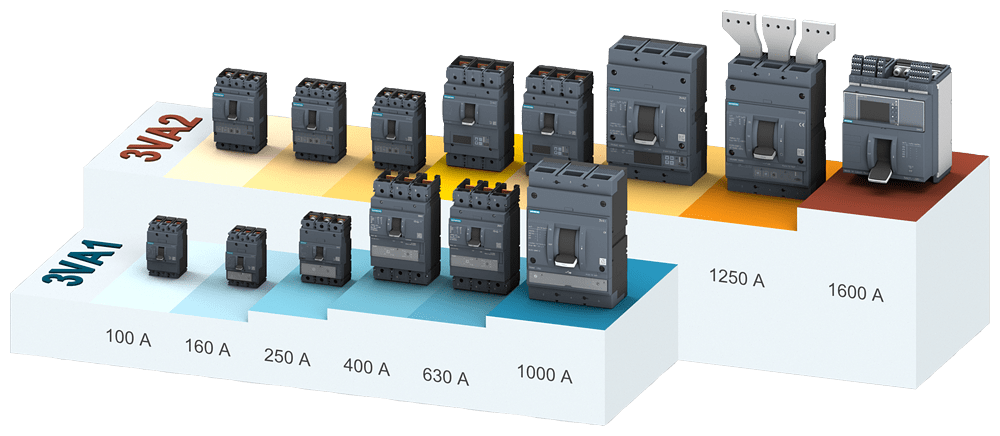

- Disponibili in esecuzione a 3 e 4 poli con diverse correnti permanenti nominali per il montaggio in esecuzione fissa nonché in esecuzione rimovibile/estraibile.
- Accessori modulari e facili da installare, con un'ampia gamma di funzioni, omogenei per tutte le grandezze costruttive e tutte le serie costruttive di interruttori automatici scatolati 3VA.
- Un sistema per tutte le applicazioni.
Dichiarazione di non responsabilità: generato dall'intelligenza artificiale.
Un prodotto SIEMENS
