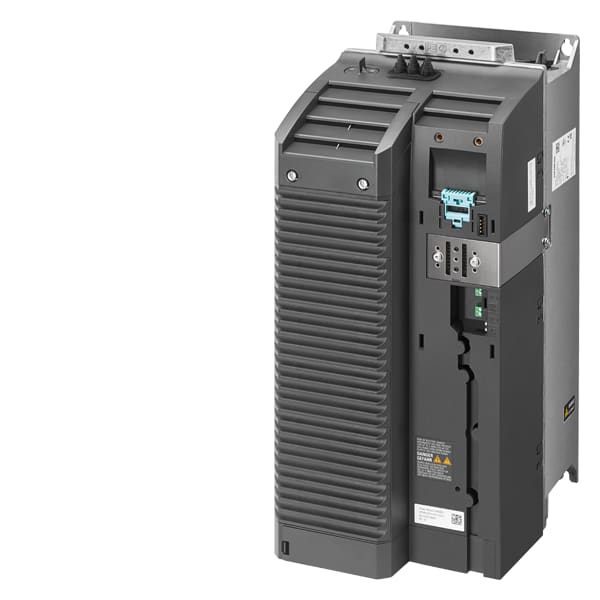

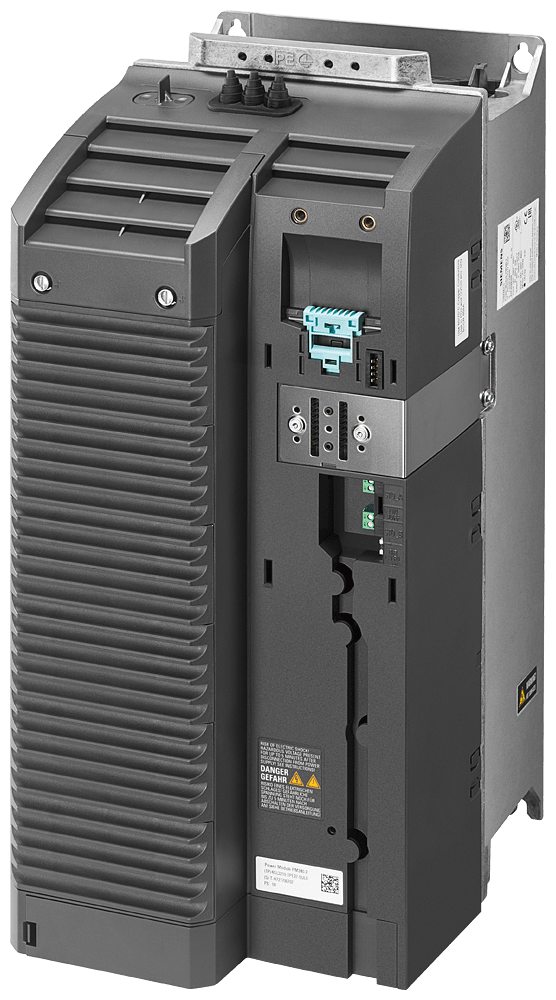

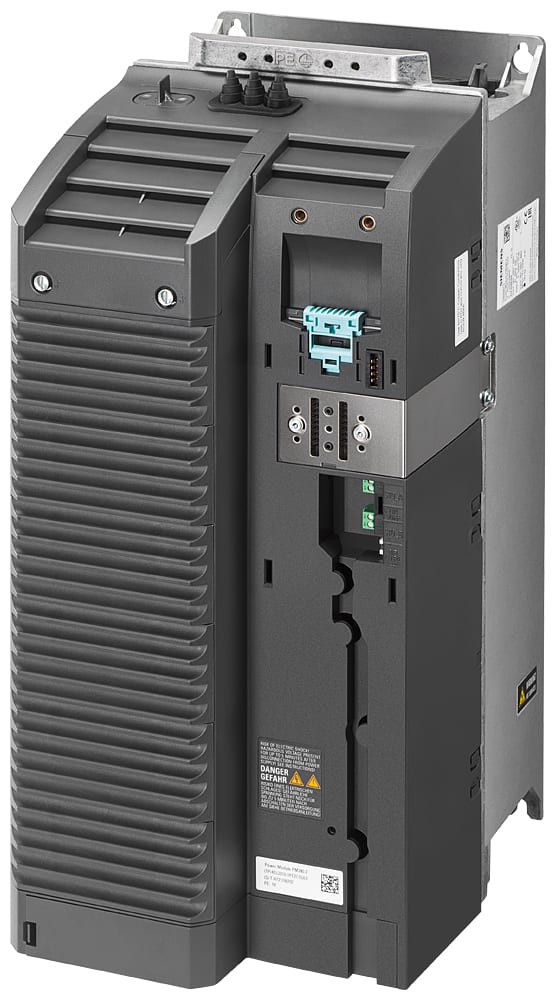

SIEMENS - SIE6SL32101PH223AL0 SINAMICS PM240-2 IP20-FSD-A-690V-18,5KW - 6SL32101PH223AL0
Accedi per visualizzare prezzi e disponibilità
Caratteristiche principali
Tensione di rete - 500...690 V
Max. frequenza d'uscita - 550 Hz
Corrente di uscita nominale I2N - 23 A
Max. potenza erogata con carico quadrato a tensione d'uscita nominale - 18.5 kW
Grado di protezione (IP) - IP20
Confezione
1 PZ
Classificazione green
Impronta di carbonio del prodotto
4144 Kg CO₂-eq
EAN
4042948668405
Codice prodotto
SIE6SL32101PH223AL0
Cod. produttore
6SL32101PH223AL0
Produttore
SIE
Tensione di rete:
500...690 V
Max. frequenza d'uscita:
550 Hz
Corrente di uscita nominale I2N:
23 A
Max. potenza erogata con carico quadrato a tensione d'uscita nominale:
18.5 kW
Grado di protezione (IP):
IP20
Numero di fasi d'entrata:
3
Con elemento di comando:
no
Impiego ammesso in ambito residenziale e commerciale:
no
Numero di fasi d'uscita:
3
Max. potenza erogata con carico lineare a tensione d'uscita nominale:
15 kW
Tolleranza di frequenza di rete simmetrica relativa:
5 %
Tolleranza di tensione di rete simmetrica relativa:
10 %
Impiego ammesso in ambito industriale:
sì
Altezza:
472 mm
Profondità:
237 mm
Larghezza:
200 mm
Funzionamento a 4 quadranti possibile:
no
Chopper di frenatura integrato:
sì
Tipo di convertitore:
Inverter a tensione impressa
Sinamics G120 Power Module PM 240-2
Il Power Module ideale per applicazioni standard nella costruzione di macchine per il convertitore di frequenza modulare SINAMICS G120.
Dettagli tecnici:
- Filtro Classe A con chopper freno integrato
- 3AC 500-690V +10/-20% 47-63Hz
- Potenza sovraccarico elevato: 15kW a 200% 3s, 150% 57S, 100% 240S
- Temperatura ambiente -20 ... +50 °C (HO)
- Potenza sovraccarico ridotto: 18,5kW con150% 3 s, 110% 57 s, 100% 240 s
- Temperatura ambiente -20 ... +40 °C (LO)
- Dimensioni: 472x 200x 237 (AxLaxP)
- Grado di protezione IP20 senza Control Unit e pannello di comando
- Versione firmware: V4.7 HF8
- Apparecchio da incasso per quadro elettrico con potenze da 0,55 kW a 250 kW
- Tre varianti di tensione: 200 V, 400 V e 690 V
- Disponibile senza filtro o con filtro di rete integrato di Classe A
- Funzionalità Safety Integrated
- Raggiungimento lunghezze dei cavi fino a 450 m (grandezza costruttiva FSF/FSG)
Vantaggi per il cliente:
- Facile combinazione con diverse unità di controllo (Control Unit) a seconda del tipo di applicazione e dei requisiti di sicurezza.
- Funzioni integrate per applicazioni a quattro quadranti grazie al chopper di frenatura.
- Design robusto per garantire prestazioni elevate in condizioni difficili.
- Evacuazione del calore dissipato grazie alla variante Push-Through.
- Conformità EMC facilità grazie a lamierini e kit di collegamento della schermatura.
Dichiarazione di non responsabilità: generato dall'intelligenzaartificiale.
